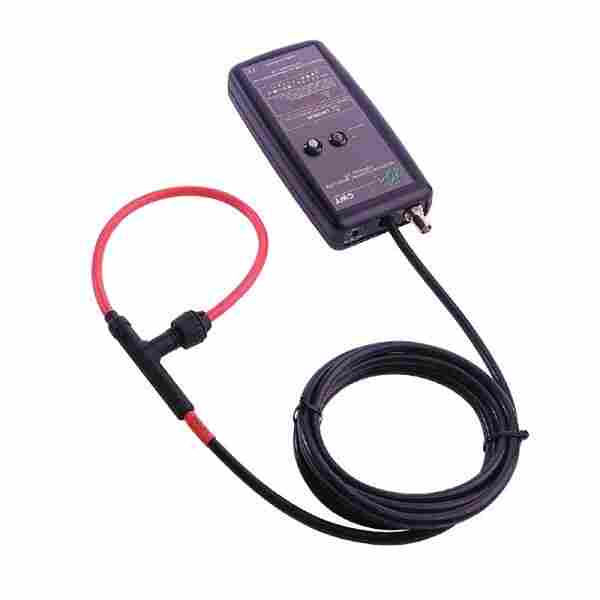

PEM罗氏线圈CWTHF015B/4/700/5

       CWT HF 罗氏线圈，它提供高带宽和新颖的静电屏蔽，具有良好的抗干扰能力。新的CWTHF是对CWT范围增加，这些新的宽带探头使用一种静电屏蔽Rogowski线圈来提供很好的抗干扰能力，使其免受快速局部dv/dt瞬态或50/60 Hz电压的干扰。

一 . 主要性能参数：

（1）额定电流从30A到300kA

（2）300 mm线圈的高频(-3dB)带宽可达30 MHz

（3）700 mm线圈的高频(-3dB)带宽可达15 MHz

（4）隔离电压10kV

（5）标准线圈长度为300至1000 mm，支持定制长度

二 . 产品新功能：

（1）全新更坚固的线圈锁止结构

（2）di/dt高达120kA/us

（3）兼容各种示波器接口

三 . 实际应用：

① 监控、观测半导体开关的电流波形；

② 电力电子设备的维护和改善；

③ 检测高频正弦电流波形；

④ 测量漏电流及电路断路器的断路电流；

⑤ 测量脉冲电流；

⑥ 测量加载在直流高电流中的交流电流；

⑦ 测量电流中的谐波组成；

⑧ 测量三相供电系统中的信号电流和地线上的漏泄电流。

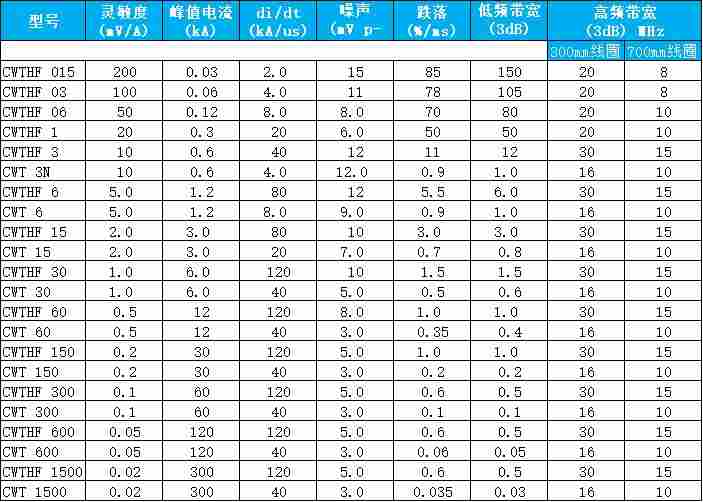

四 . 性能参数

*1 噪声 (mVpk-pk) 在低频带宽（－３dB）周围分布

*2 高频带宽（Hz） 高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH 数值
