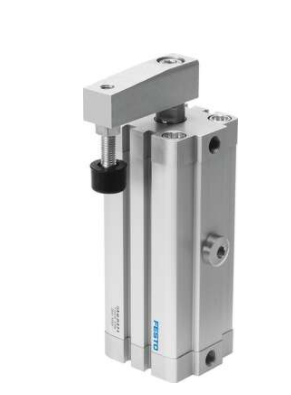

festo的夹紧气缸直线/回转式CLR-40-20-R-P-A

festo的夹紧气缸直线/回转式CLR-40-20-R-P-A

CLR 直线/回转式夹紧气缸适用于

各种类型的夹紧动作。

通过活塞

杆的直线和摆动动作的组合，甚

至可以插入和移走夹紧范围以外

的工件。

气缸可选择向左或向右

摆动，此外，缸径为 ∅ 40的 CLR

气缸还可进行直线运动。

气缸的缸管轴向开有一条槽，活塞与滑块在槽上部移动。

· 孔型符合 ISO 21287标准，因

此可使用标准附件范围里的脚

架和法兰安装件

· 轴承盖和端盖上采用内螺纹，

使得气缸安装简单，无论是直

接安装或使用安装附件

· 夹紧手指，包括保护敏感表面

的易安装橡皮帽，可作为附件

订购

· 夹紧手指可在 360°范围内自由

调节

· 可使用易损件进行维修

为了防止泄漏及防尘需要，

在开口部采用不锈钢封带和防尘不锈钢带固定在两端缸盖上，

活塞架穿过槽地，把活塞与滑块连成一体。

活塞与滑块连接在一起，带动固定在滑块上的执行机构实现往复运动。

直径 12, 16, 20, 25, 32, 40, 50, 63 mm

行程 10 … 50 mm

输出力 51 … 1 682 N

摆动角度 90?位置感测

固定缓冲.

无杆气缸和摆动气缸在一个壳体中。夹紧手指也可配备插入式橡胶盖，作为附件来保护敏感表面。

在一个工作步骤中摆动和夹紧

可设置摆动方向

可选配夹紧指，作为附件

可选防尘和焊接飞溅防护

双作用

用于位置检测
