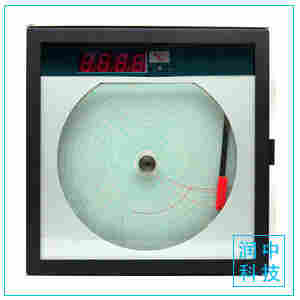

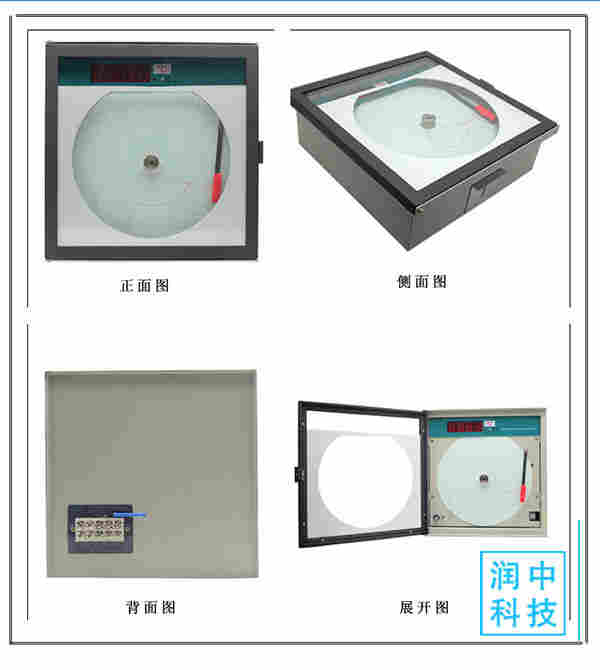

数显中圆图记录仪

产品编号：  RZ系列
产品名称：  RZ系列数显中圆图记录仪
产品类别： 数显中圆图/圆盘式走纸记录仪

产品简介： 直线电机式数显中圆图记录仪，是我公司引进和吸收国外技术新研制的产品，它广泛采用了当今国际上如下新技术：
1、 设计了"直线电动机"直接驱动记录笔和笔位反馈电位器的同轴传动记录私服机构，设计里良好的速度反馈私服电路，获得了全程1秒的快速响应。
2、 设计了功能模块技术，如线性化模块，使非线性信号和显示记录有良好的匹配衔接。
3、 数字显示采用了25mm大数码管，醒目、清晰。
4、 在放大器、比较器、稳压器、A/D转换等电路中，大量采用集成电路器件。
5、 采用了导塑参比电位器、记录精度高、耐磨性好。
6、 进行了讯号多元化选择。如热电偶、热电阻、毫安、毫伏以及直流电压等。
7、 采用了故障分离技术，使显示、记录、调节相互独立工作，局部损坏，仍可维持运行。
8、 优化了电路和机械结构，以求好的可靠性和简的维护。本仪表使用于各种工业领域,输入温度、流量、压力、液位以及其他理化的电讯号，对其进行自动显示、记录和报警等。

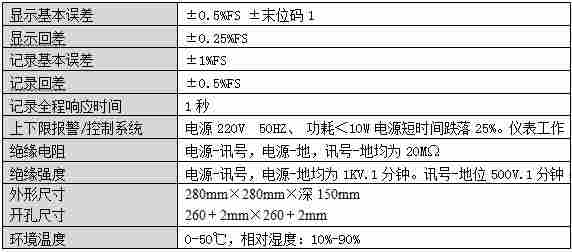

技术参数

仪表功能框图

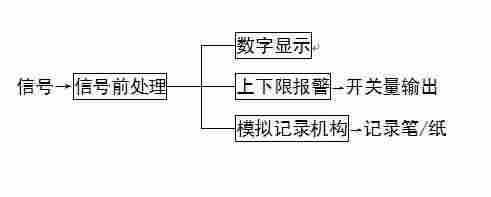

信号输入仪表后，进行处理，然后实现三项功能,即：数字显示，模拟记录和上下限报警。

     1、 数字显示，用四位大数码显示，实施跟踪显示。

     2、 记录采用圆图记录仪，按时间分格进行被测量的连续画线记录。

     3、 上下限报警，根据设定的报警点，限后继电器进行博阿静或位式调节。

 现场安装与投运

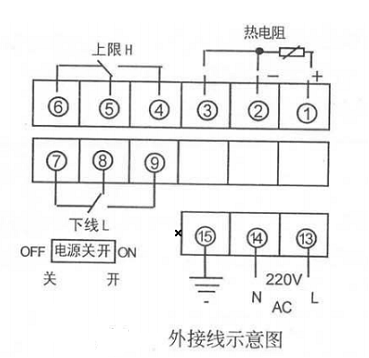

数显中圆图记录仪采用嵌入法，安装在仪表盘上，接地线和220V电源线，热电偶到仪表之间的讯号线，是采用和热电偶相对应的补偿导线，按正负极性接好（不允许用铜线代替）。热电阻到仪表或自荐的讯号线，要求具有较小且相同阻值连接线，若有差异可在小阻值的导线上串入电阻予以匹配：mA或V输入的信号线，注意极性不要接反。

若仪表为mA信号+模出、24V外供两线制变送器等符合功能时，另有外接线说明。

继电器连线注意上。下限的常开触点与常闭触点选择介入，拔下压纸帽，将记录纸装入，记录笔插在记录笔杆上：

为了保证现场运行良好，应满足以下条件：

1、 电源电压范围为220V  +10% -15%  50HZ

2、 换将温度：0-50℃相对湿度10%-90%；

3、 周围应避免靠近电机、变压器等强大的磁场；

4、 对现场串模干扰或共模干扰大的场所，除仪表设计有符合要求的抗干扰能力外，现场信号端应采取抗干扰处理措施，尽可能减少干扰量。
