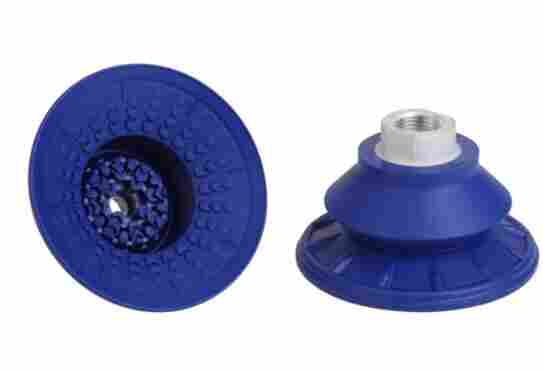

SCHMALZ施迈茨真空吸盘SAB80NBR-60 G3/8-IG使用要求

SCHMALZ施迈茨真空吸盘SAB80NBR-60 G3/8-IG使用要求

属性 数值

吸力 135 N

拉脱力 221 N

横向力 205 N

横向力 油性表面 140 N

腔内体积 67.6 cm³

*小曲率半径(凸面) 75 mm

建议软管内径 6 mm

尺寸 80

吸盘材质 丁腈橡胶 NBR

材质硬度 60 Shore A

自重 63 g

产品系列 SAB

折数 1.5

真空吸盘是真空设备执行器,吸盘材料采用丁腈橡胶制造,具有较大的扯断力,因而广泛应用于各种真空吸持设备上,如在建筑、造纸工业及印刷、玻璃等行业,实现吸持与搬送玻璃、纸张等薄而轻的物品的任务。作者通过对日本生产的真空吸盘某些局部结构加以改进,开发出一种新的平直型真空吸盘,它具有结构更简单、安装更方便、外形美观、吸持力强等特点。经过吸持重物的试验,其性能指标达到设计要求,现已批量用于广州某造纸厂吸持纸张工序,工作平稳。

真空吸盘又称真空吊具，一般来说，利用真空吸盘抓取制品是*廉价的一种方法。真空吸盘品种多样，橡胶制成的吸盘可在高温下进行操作，由硅橡胶制成的吸盘非常适于抓住表面粗糙的制品;由聚氨酯制成的吸盘则很耐用。另外，在实际生产中，如果要求吸盘具有耐油性，则可以考虑使用聚氨酯、丁腈橡胶或含乙烯基的聚合物等材料来制造吸盘。通常，为避免制品的表面被划伤，*选择由丁腈橡胶或硅橡胶制成的带有波纹管的吸盘。
