12000A电流探头CWT60B/1/80

一、概述

       PEM CWT宽带电流探头，其带宽为0.1Hz-16MHz。PEM CWT是交流电流测量的理想之选，因为它结合了易用，轻薄，柔性，开口线圈等特点以及能够测量各种交流、脉冲电流波形。PEM CWT系列罗氏线圈，是目前世界上前列的宽带、大电流罗氏线圈。

二、PEM的罗氏线圈产品有许多优点:
（1）环绕式的罗氏线圈易于改装,轻薄,灵活且坚固
（2）线圈尺寸不取决于待测电流的大小
（3）线圈小到足以安装在TO-220半导体的管脚之间
（4）长达20米的线圈适合风力涡轮机
（5）非接触式(不需要断开被测电路)
（6）非常适合电能质量测量或监测复杂波形。
（7）安全-无二次开路危险。
（8）良好的电隔离特性
（9）良好的线性度( Rogowski线圈不会产生磁饱和)
（10）能够承受巨大的过载电流而不会损坏
（11）免受直流电流的影响-它可以用在大直流分量的情况下测量小的交流电流

三、 实际应用：

① 监控、观测半导体开关的电流波形；

② 电力电子设备的维护和改善；

③ 检测高频正弦电流波形；

④ 测量漏电流及电路断路器的断路电流；

⑤ 测量脉冲电流；

⑥ 测量加载在直流高电流中的交流电流；

⑦ 测量电流中的谐波组成；

⑧ 测量三相供电系统中的信号电流和地线上的漏泄电流。

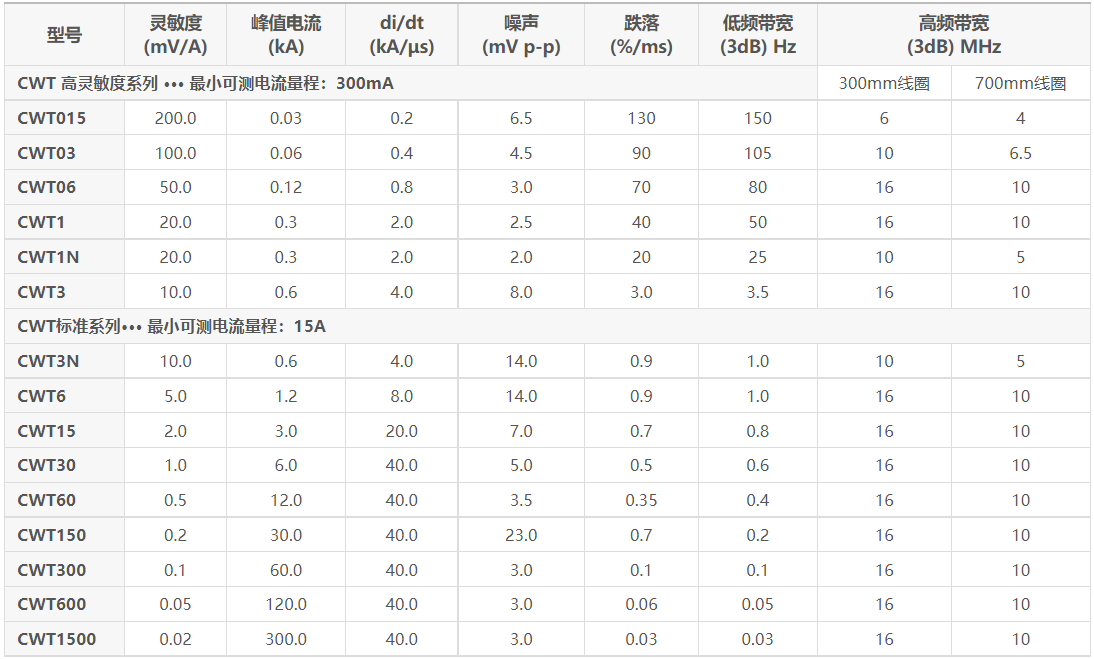

四 . 性能参数

*1 噪声 (mVpk-pk) 在低频带宽（－３dB）周围分布

*2 高频带宽（Hz） 高频带宽取决于套环部分的长度，保持PEM的其他接触套环的FH 数值

五、CWT宽带大电流罗氏线圈主要有: CWT标准系列， CWT LF低频系列, CWT mini系列，CWT miniHF系列，CWT Mini 50HF, CWT Ultra Mini, CWT LF等产品。
