十堰AB6300ZC开关柜智能操显单元

南京斯沃生产的AB6300ZC开关柜智能操显单元由斯沃189盛2199工8061为你提供技术支持，公司主营产品为：开关柜智能操控装置、多功能电力仪表、智能除湿装置、温湿度控制器等系列产品。广泛应用于电力、冶金、煤炭、石化、城建、交通、纺织、军工等领域。

一、产品介绍

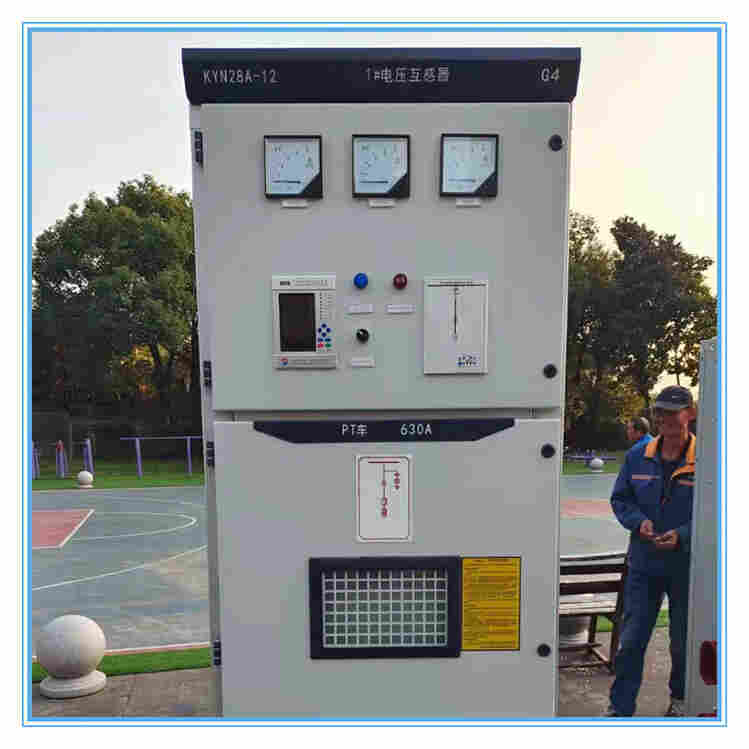

AB6300ZC开关柜综合操控装置是适用于各种高、低压开关柜配套使用的一种*多功能模拟动态显示与控制装置，具有功能完善，结构紧凑，显示形象、直观，反应灵敏、可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可减少元件数量，简化开关柜结构。

二、技术指标
◇工作环境：-20℃～＋60℃
◇开孔尺寸：218×162
◇接点容量∶220V5A
◇绝缘性能∶外壳与端子之间≥100MQ
◇液晶汉字显示现场温湿度值，并且用户可以根据需要自行设置加热/除湿的上、下限值。当环境湿度大于上限值或温度小于下限值时启动加热, 当环境湿度小于下限值或温度大于上限值时停止加热。当环境温度≥40℃时，系统自动停止加热,防止过热损伤。加热器断线时, 报警继电器输出(无源)

三、故障解决方案

四、AB6300ZC产品功能

【温湿度模拟控制功能】

可以带1-2路温湿度传感器，当环境湿度≥85%±5%RH时，启动加热；湿度≤75%±5%RH时，退出加热。当环境温度≤5℃时，启动加热；当温度＞10℃时，退出加热。

【动态模拟图】

根据用户的一次接线方式，电压等级设置模拟图，将断点部分用动态方式表示，构成实时动态显示。显示内容大致如下：

A分和咋显示  B储能指示  C工作位置指示  D试验位置指示  E手车进出过程中状态指示

【手动功能】

设置手动按钮，按下手动按钮切换到手动状态，两路加热启动，方便检查加热器以及加热器回路是否正常工作。

【指示及闭锁】

由三个指示灯用以显示A、B、C三相主回路代线情况，任何一相带电，则对应的带点指示灯亮；并启动电磁闭锁，防止高压室门被打开

A：LED启辉电压（KV）：额定相电压*0.15

B：闭锁启动电压（KV）：额定电压*0.65
五、安装注意事项
◆安装时应将接线端子拧紧，并且将设备牢固在坚固耐火、不易震动的位置，设备仰视时效果，故应垂直安装，高度以1.8M为宜。
◆安装时应将接线端子拧紧，并且将设备牢固在坚固耐火、不易震动的位置，设备仰视时效果，故应垂直安装，高度以1.8M为宜。
◆按实物的接线标示接线，如有变动恕不另行通知。
◆若信号伴随高频干扰，应在线里低频过滤器。

六、通讯功能
支持远方查询开关量状态,支持远方查询继电器输出状态，支持查询和修改用户参数设置。
1）通信方式：RS-485；
2）通信规约：ModBus-RTU；
3）通信格式：异步1200/2400/4800/9600/19200 bps 用户可编程
结束语：公司自始至终坚持诚信、务实、严谨的企文化建设，不断营造和谐向上的企氛围，将沟通融洽、积极快乐的理念传递给每1位员工，充分提升了企的向心、凝聚和感召！成就客户，创造未来是我们的目标，我们不单为您提供产品，更延续着我们的专服务体系，用我们的真诚，成为您信赖的合作伙伴，与您携手共、共创未来！

十堰AB6300ZC开关柜智能操显单元--南京斯沃生产
