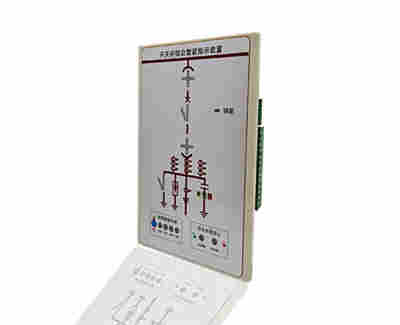

湘潭YTK-9220智能操控显示装置

二、技术参数

三、功能说明

1、模拟显示功能：

u 一般模拟指示，主要包含工作位置指示、试验位置指示、断路器分、断路器合指示、储能指示、接地位置指示等。

u 当无源常开的模拟指示触点和公共端联通时，对应指示功能的灯亮,若开关合上,对应功能不指示,可用短接线短接我司产品对应功能和公共端,以确定是装置问题还是接线其他问题,以便快速处理。

2、高压带电显示功能：

u 端子A、B、C带电时，面板上高压带电显示灯亮，分别表示母排A、B、C处于高压带电状态，同时面板上闭锁带指示灯灭，端子有一组电磁闭锁输出，此时A、B、C任何一项带电，端子输出为开点。高压传感器副边失电时，A、B、C三点不带电，面板上指示灯亮，表示闭锁已解除。

3、温湿度控制功能：

u 控制方式

u 手动：按下按钮时启动加热， 加热指示灯点亮，弹出时为停止热。加热输出继电器触点功率：AC220V/5A（ 带阻性负载）。

u 注：产品负载为有源输出，采用可控硅控制，负载不工作时有感应电，此属正常现象

4、断线报警功能：（此功能为选配功能）

u 该功能主要针对负载工作状态异常时，提出报警； 当负载在工作状态时，因负载损坏， 或者接线故障导致负载不工作，此时断线报警工作， 对应报警指示灯和报警接点工作。

5、自检功能：（此功能为选配功能）

u 高压带电显示自检:在高压带电未接入的时，按下自检按钮，高压带电指示灯A、B、C亮，同时灯灭，闭锁断开,保持2秒恢复正常。

6、验电核相功能：（此功能为选配功能）

u 该功能主要是检测高压带电接入时是否带电;同时在可在带电指示灯工作异常时,检测该相是否带电,起到一个提示作用。

四、安装注意事项
◆安装时应将接线端子拧紧，并且将设备牢固在坚固耐火、不易震动的位置，设备仰视时效果，故应垂直安装，高度以1.8M为宜。
◆如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
◆设备在使用中应该提供正确的额定电压。
◆所有开关量接点必须是无源接入。

五、开孔尺寸与接线图

六、开关柜状态模拟显示

⑴断路器分、合闸指示：

断路器合闸时，红色模拟条 6 发光

断路器分闸时，绿色模拟条 7 发光

⑵手车工作位置和试验位置：

手车位于工作位置时，红色模拟条 11 发光

手车位于实验位置时，绿色模拟条 10 发光

(注:手车处于工作位置和实验位置之间时，指示灯均为不发光)

⑶接地刀指示：

当接地刀处于分闸状态时,绿色模拟条 9 发光

当接地刀处于合闸状态时,红色模拟条 8 发光

⑷储能：

当已储能时,储能指示灯 19 发光

当未储能时,储能指示灯 19 不发光
