产品简介：

日本基恩士keyence白色光点光电传感器LR-W70

小型小光点型 电缆型

产品规格：

型号

LR-W70

类型

小型、小光点型

2 m 电缆型

检测距离

30 至 70 mm

小光点直径

50 mm 时，约 1.6 × 2.9 mm

光源

白色 LED

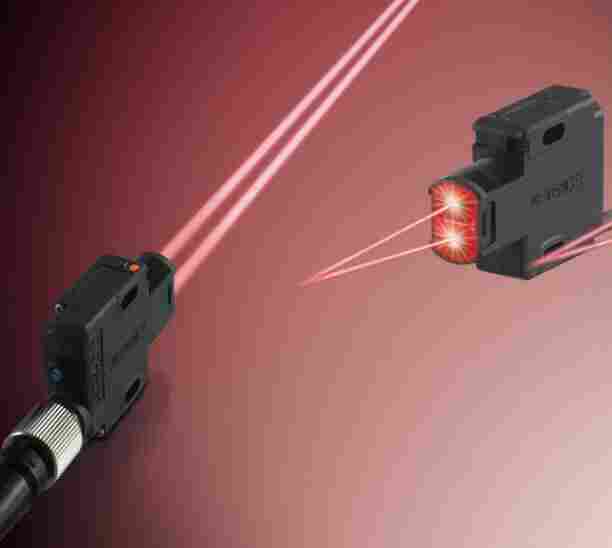

产品图片：

降低相互干扰功能

不同频率设定多 2 台

定时器

OFF / ON- 延时 / OFF- 延时/ 单脉冲

响应时间

1 点时：200 µs/1 ms/10 ms/100 ms/500 ms 切换方式，

差分模式时：500 µs/2.5 ms/20 ms/200 ms/999 ms 切换方式，

匹配模式时：400 µs/2 ms/20 ms/200 ms/999 ms 切换方式*1

I/O

控制输出

NPN 开路集电极 / PNP 开路集电极 切换方式

30 VDC 以下，50 mA 以下，剩余电压2V 以下

N.O./N.C. 切换方式

*2

外部输入

调谐/ 投光停止 切换方式

短路电流 NPN：1 mA 以下 / PNP：2 mA 以下

外加电压请参阅使用说明书的配线图

输入时间请参阅使用说明书的时序图

*2

保护电路

电源逆接保护、电源电涌保护、输出过电流保护、输出电涌保护、输出逆接保护

电源

电源电压

10 至 30 VDC 包含纹波 (P-P)10%、Class 2 或 LPS

消耗电流

24 VDC 时 60 mA 以下(负载除外)，

12 VDC 时 110 mA 以下(负载除外)*3

环境抗耐性

外壳防护级

IP65/IP67 (IEC60529)

环境光照

白炽灯：10,000 lux 以下、阳光：20,000 lux 以下

环境温度

-20 至 +50 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

1,000 m/s2、X,Y,Z 方向各 6 次

材质

外壳：锌铸件 (镀镍 - 铬)，

指示灯盖：PPSU，按钮：PES，

镜头盖和显示器：附带防止划伤涂层的 PMMA，

电缆套管：PBT，电缆：PVC

重量

约 130 g (包含电缆)
