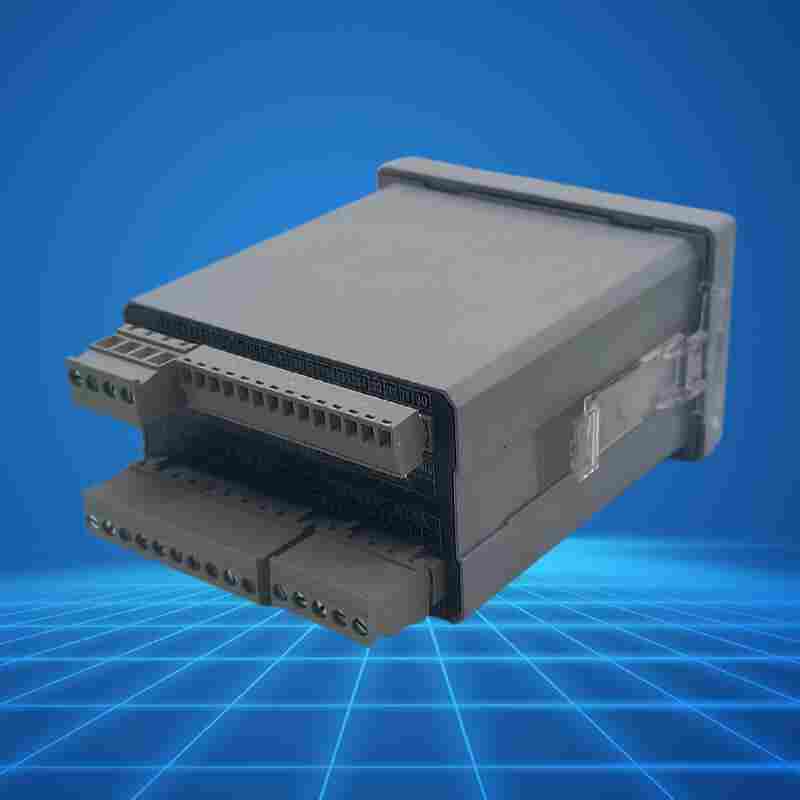

2022已更新ST501F-H-5A分体式智能电动机保护器
来源：江苏舜高智能科技有限公司
发布时间：2022-09-28 09:52:39
ST501F-H-5A产品介绍
ST501F-H-5A系列电动机保护测控装置，是由我司在结合生产电动机保护产品经验及充分研究产品、用户需求和低压抽屉柜的基础上开发的新一代全功能综合测控装置。该测控装置具有*的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
ST501F-H-5A功能特点
1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、欠压。
3、显示功能：A、B、C 三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、远传功能：具有4~20mA 标准电流输出信号，20mA 对应设定的额定电流值。
5、通讯功能：通过RS485 串行通讯与计算机可构成256 台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动，停止控制等。
6、追忆功能：可存储近期电机所发生的三次故障原因，并可按移位键取出*一次电机发生的故障代号，再按一次显示前一次故障代号。
ST501F-H-5A技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
【标题】行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
