产品简介：

德国倍加福P+F开关放大器KCD2-SR-Ex1.LB.SP

-1通道隔离栅

-24 V DC 电源（电源轨）

-干接点或 NAMUR 输入

-可用作信号分配器（1 个输入和 2 个输出）

-继电器接点输出

-故障继电器触点输出

-线路故障检测 (LFD)

-外壳宽度 12.5 毫米

-通过采用直插式连接技术的弹簧端子进行连接

一般规格：

信号类型 数字输入

功能安全相关参数

安全完整性等级 (SIL) SIL 2

供应

联系 电源轨或端子 9+、10-

额定电压 19 ... 30 伏直流

波纹 ≤ 10 %

额定电流 ≤ 37 毫安

功耗 ≤ 750 毫瓦

能量消耗 ≤ 750 毫瓦

输入

连接侧 场边

联系 端子 1+、2-

额定值 符合。符合 EN 60947-5-6 (NAMUR)

开路电压/短路电流 大约 8 V DC / 约 8毫安

开关点/开关滞后 1.2 ... 2.1 mA / 约 0.2毫安

线路故障检测 断线I ≤ 0.1 mA，短路I ≥ 6.5 mA

脉冲/暂停比 分钟。20 毫秒/分钟。20 毫秒

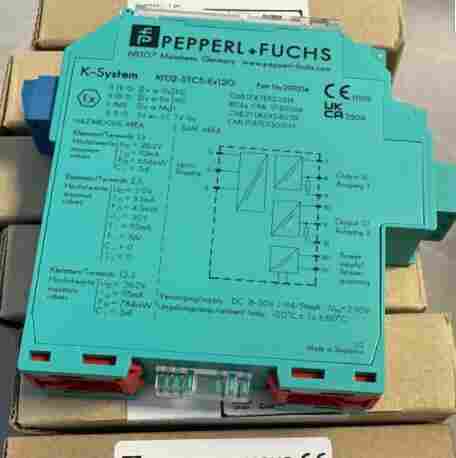

产品图片：

输出

安全注意事项 如果负载电压 > 50 V，则在拆下端子之前先断电。

连接侧 控制端

联系 输出 I：端子 5、6；输出 II：端子 7、8

输出我 信号 ; 中继

输出二 信号或错误信息；中继

接触加载 250 V AC/2 A/cos φ > 0.75；126.5 V AC/4 A/cos φ > 0.75；30 V DC/2 A 阻性负载

小开关电流 2 毫安 / 24 伏直流

通电/断电延迟 ≤ 20 毫秒 / ≤ 20 毫秒

机械寿命 10 7个开关周期

传输特性

开关频率 ≤ 10 赫兹

环境条件

环境温度 -40 ... 70 °C (-40 ... 158 °F)

机械规格：

防护等级 IP20

联系 弹簧端子

大量的 大约 100克
