HL-5030

日本欧姆龙全新限位开关

头部、外壳和罩盖配有坚固表面以保持强度。

的头部结构提供了大OT的平稳操作。

导管开口设计易于接线。

印刷设备、成型设备和照明设备的理想之选。 （在接触油、水、雨水的环境中请选用WL或D4C等具有高 密封性的开关。）

各型号均带有符合CE标志的接地端子。

在带电金属部件和接地之间

AC1,500V， 50/60 Hz， 1分钟，

在每个端子和非带电金属部件之间

额定频率50/60 Hz

耐振动误动作10～55Hz双振幅1.5mm

耐冲击毁坏1,000m/s2以下

误动作300m/s2以下

使用环境温度-5°C～+65°C (无结冰)

使用环境湿度35～95%RH

质量约130～190 g

特性

防护等级IP65

寿命*机械1,000万次以上(额定条件下)

电气请参见catalog

容许操作速度5mm/s ~ 0.5m/s

容许操作

频率机械120次/分钟

电气30次/分钟

绝缘电阻*小100MΩ (DC500V时)

接触电阻25 mΩ以下(初期值)

绝缘强度AC1,000V， 50/60 Hz， 1分钟，

同极端子间

AC1,500V， 50/60 Hz， 1分钟，

omron限位开关的尺寸图片

可调式棒式摆杆型
HL-5050

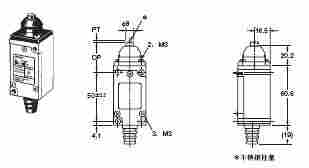

密封柱塞型
HL-5100

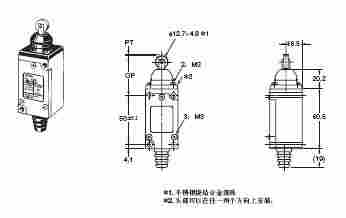

密封滚珠柱塞型
HL-5200

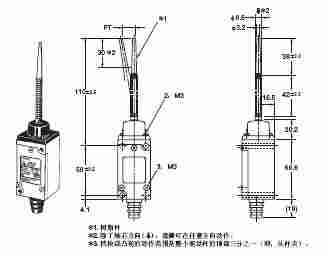

盘簧型
HL-5300

注： 上述各机型的外形尺寸中的未注公差为±0.4mm。

* 使用臂长或杆长为31.5mm的类型测得。

OF和RF在臂长为75mm（对于HL-5030），以及145mm（对于HL-5050，参
