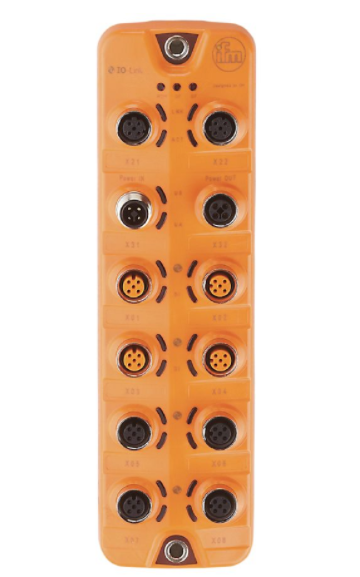

AL1203 AL1202

带Profinet接口的IO-Link主机

AL1202

IO-Link Master PL PN 8P IP67

机器数据、过程参数和诊断数据至控制器的可靠传送

连接*多八个 IO-Link 设备

集成 PROFINET 接口

PowerLine 版本用于执行器的供电

应用

用于现场应用的I/O模块

菊花链功能

电源; 现场总线接口

电气数据

工作电压 [V]

20...30 DC; (US; 按照SELV/PELV)

电流损耗 [mA]

300...3900; (US)

防护等级

III

附加电源 [V]

20...30 DC; (UA)

执行器电源UA

当前负载数*值 [A]

3.6

传感器电源US

当前负载数*值 [A]

3.6

的输入/输出

输入和输出数

12; (可配置)

输入和输出数

数字输入数: 12; 数字输出数量: 8

输入

数字输入数

12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)

开关级别高 [V]

11...30

开关级别低 [V]

0...5

数字输入保护短路

有

输出

数字输出数量

8; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 1)

每个输出*电流负载 [mA]

300

短路保护

有

接口

通信接口

Ethernet; IO-Link

Ethernet - PROFINET

传输标准

100Base-TX

传输率

100 MBit/s

协议

PROFINET

出厂设置

IP地址: 0.0.0.0

子网络面具: 0.0.0.0

gateway IP addresse: 0.0.0.0

MAC address: 参见型号标示

接口说明

CC-C (Conformance Class C) (IRT-Switch)

Netload Class III

SNMP (Simple Network Management Protocol)

MRP (Media Redundancy Protocol)

支持的网络拓扑: 线

环

IO-Link Master

传递类型

COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)

IO-Link revision

1.1

端口数量等级A

4

端口数量等级B

4

工作条件

环境温度 [°C]

-25...60

存储温度 [°C]

-25...85

允许*的相对空气湿度 [%]

90

外壳防护等级

IP 65; IP 66; IP 67

防护等级（NEMA 250）

6P

污染度

2

化学介质

ISO 16750-5

AA, BA, BD, HLP, CC, DB, DC, DD, CA

NEMA 250 5.13.1

AA

/测试

EMC电磁兼容

EN 61000-6-2

EN 61000-6-4

抗冲击

DIN EN 60068-2-27

抗震

DIN EN 60068-2-64 2009-04

DIN EN 60068-2-6 2008-10

MTTF [年]

63

机械技术数据

重量 [g]

409.5

原材料

外壳: PA 桔黄色; 插座: 黄铜 镀镍的

密封材料

FKM

注释

注释

其他的信息请您参见使用说明书

包装单位

1 件

电气连接 - Ethernet

IN / OUT X21, X22

接插件: M12; 译码: D; 密封圈: FKM

电气连接 - 电源 IN

X31

接插件: M12; 译码: T

电气连接 - 电源 OUT

X32

接插件: M12; 译码: T; 密封圈: FKM

电气连接 - 系统接口

IO-Link Port Class A X01...X04

接插件: M12; 译码: A; 密封圈: FKM
