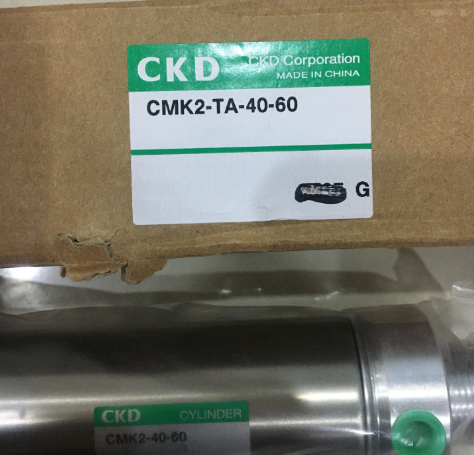

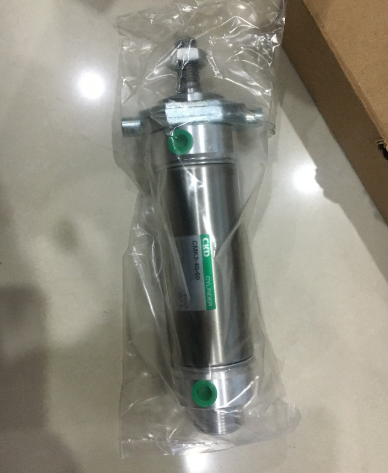

CKD喜开理气缸CMK2-TA-40-60产品原图介绍

CKD喜开理气缸CMK2-TA-40-60产品原图介绍

缓冲针阀部安装了旋钮，大幅提升了调整作业的效率。

仅需4根螺栓的安装提高了操作性。

只需普通工具即可安装。

力矩M1：在滑台前端作用负荷时，滑台前端的位移量

力矩M2：在距离气缸中心L的位置作用负荷F时，滑台端部(A处)的位移量

力矩M3：在气缸上作用旋转力矩M3时，滑台前端的位移量

配管螺纹 M5×0.8

总线低使用压力 MPa 0.15 0.06 0.05

通过*薄型化，与上代机种相比，厚度从60mm减到34mm，

有束带方式和导轨方式2种可选。

可大幅缩短维护时开关的位置设定时间。

开关安装位置一目了然的标记。可进行6mm以下的行程方向的微调。

日本CKD气缸在缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力和磨损,并能防止锈蚀。缸筒材质除使用高碳钢管外,还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。ckd气缸活塞 上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,用螺母。

喜开理气缸在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。控制过程是在电机转动过程中，不断以线性电阻值反馈给控制单元，控制单元根据测量值和电动电磁阀的反馈电阻值进行比对和判断，发出控制信号到达目标位置即刻停止动作的原理。

选定CKD气缸的规格、缸径和行程按缸工作行程加上适当余量选取相近的标准行程作为预选行程,依次进行轴向负载检验(压杆稳定性)、径向载荷及缓冲性能校核。此外还需虑环境条件(温度、粉尘、腐蚀性等)、 安装方式、活塞杆的连接方式(内外螺纹、球铰等)及行程发信号方法。选择CKD气缸缸径:根据有关负载、使用空e压力及作用方向确定。缸内径级活塞杆外径系列的*标准，气缸的缸筒内径尺寸径尺寸(单位mm)。
