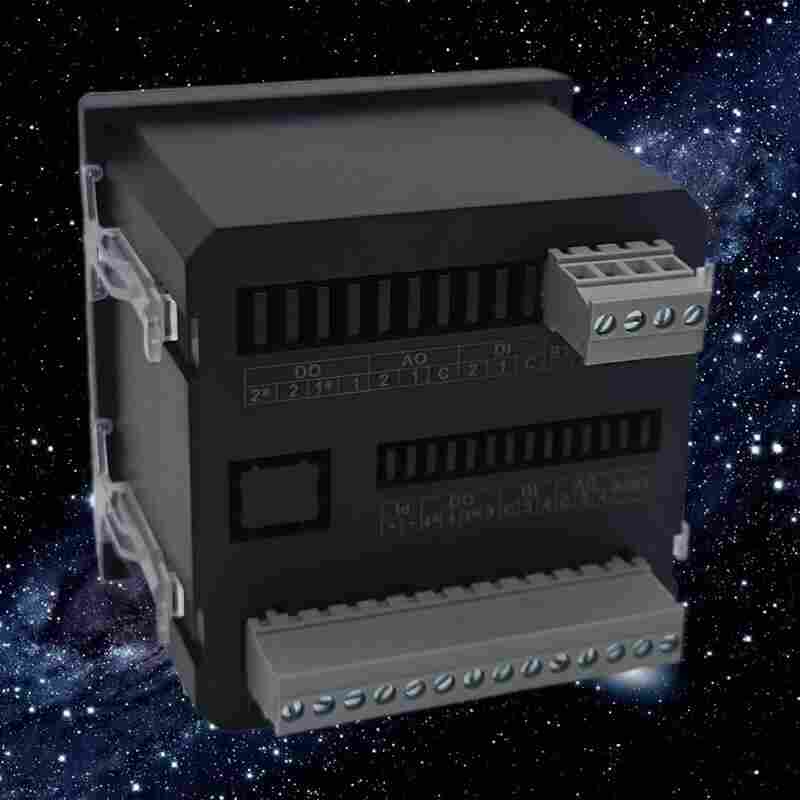

YD8000复费率多功能表舜高-2022已更新
来源：江苏舜高智能科技有限公司
发布时间：2022-10-31 13:01:26
YD8000复费率多功能表产品介绍
YD8000
网络电力仪表集数据采集和控制功能于一身，三相网络电力仪表具有电力参数测量及电能计量为一体，提供通讯接口与计算机监控系统连接，液晶网络电力仪表支持RS485接口MODBUS通讯协议或多种协议,形成网络通讯结构，实现电气设备的自动化管理。网络电力表广泛用于中、低压变配电自动化系统,工业自动化系统、智能型开关柜、楼宇自动化系统、负控系统、能源管理系统、工厂电量考核管理等。
YD8000复费率多功能表功能特点
高精度电量测量、电能计量以及需量功能
采用模块化设计，可灵活配置RS-485 通信口、I/O 口、I4 模块和温度测量模块，便于功能扩展
电压/ 电流各次谐波及谐波分析
电压/ 电流不平衡度和角度测量
SOE 事件记录、历史电能记录
可选数据冻结、定时记录功能
*值记录、定值越限
具有分时计费功能，多种费率计算
支持RS-485 、以太网通信
支持点阵液晶和数码显示
支持高海拔和防雷选型
YD8000复费率多功能表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
为了确保拼接屏幕显示系统工程的运行，我公司愿为整套系统提供高质量的服务，并特作如下*：
1) 从系统*终验收开通投入使用之日起，提供二十四个月的保修期。在此期间，设备 的所有硬软件因质量问题出现故障或不合格部分均由我司免费及时处理。
2) 系统设备的操作及日常维护工作由客户的技术人员负责，提供场地培训及指导。3) 设备安装后的所有技术服务，将由我公司的技术支持中心提供设备维护和本地售后 服务。
4) 客户维修中心设有零配件库，备有全套的备品备件，在24小时内提供系统任何需 要更换的备件，确保客户不会因为缺乏零件而耽误系统运行。
5) 保修期后，客户可与我公司签订年维修合同；我公司可提供能够优惠的液晶单元设 备终身保修服务（即只收取材料工本费）。
6) 我司将对所提供的设备提供长期的跟踪维护和技术支援。免费提供升级服务，硬件 升级服务仅收取成本费。
江苏舜高智能*研发生产YD8000复费率多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
