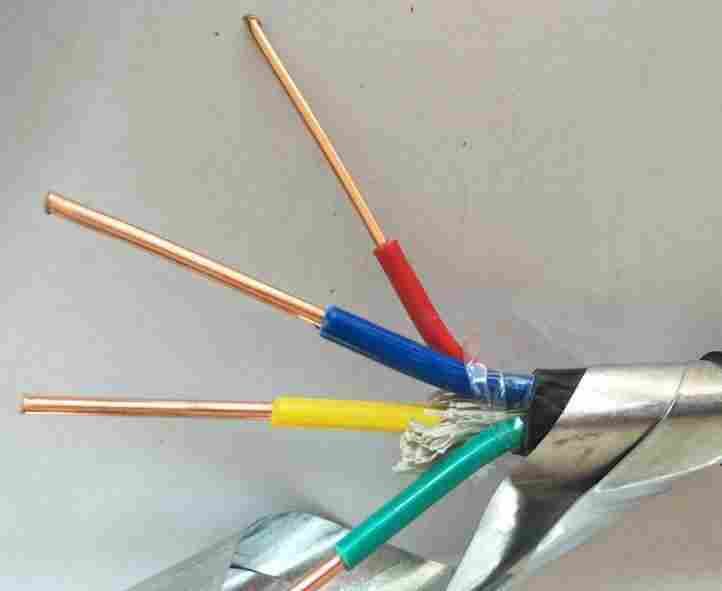

ZAN-KYJV22-2*2.5耐火铠装控制电缆
来源：天津市电缆总厂第一分厂
发布时间：2022-04-10 08:56:38
一、ZAN-KYJV22-2*2.5耐火铠装控制电缆产品特点及用途：
本产品具有较高的耐火能力，经受火焰直接燃烧情况下，在一定的时间内不发生短路和断路故障，因此，在火灾发生时，有利于灭火及减少损失。适用于各种火灾危险性较大，消防安全重要性较高的场所，电气装置及控制系统。
二、ZAN-KYJV22-2*2.5耐火铠装控制电缆产品执行标准：
企业标准
耐火特性试验执行GB/T19666-2005及IEC60331标准，阻燃特性试验执行GB/T19666-2005标准
三、ZAN-KYJV22-2*2.5耐火铠装控制电缆使用特性：
1．交流额定电压：U0/U 450/750V。
2．电缆*长期工作温度:
阻燃聚氯乙烯绝缘及护套：70℃和105℃两种；交联聚乙烯绝缘：90℃；
氟塑料绝缘和护套：200℃和260℃两种；氟塑料绝缘和105℃阻燃聚氯乙烯护套：105℃；
无卤低烟阻燃聚烯烃绝缘和护套：70℃；无卤低烟阻燃聚烯烃绝缘和护套：90℃和125℃两种。
3．*低环境温度:
阻燃聚氯乙烯等绝缘和护套：固定敷设-40℃；非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃。
4．电缆安装敷设温度应不低于0℃
5．耐火特性：符合IEC60331规定 符合GB/T 19666-2005规定
火焰温度 750℃ 火焰温度 750℃
燃烧时间 3h 燃烧时间 90min
冷却时间 12h 附加电压 额定电压
附加电压 额定电压 附加电流 2A
附加电流 3A
6．敷设的允许弯曲半径：非铠装、联锁或编织铠装电缆应不小于电缆外径的6倍
铜带屏蔽或钢丝钢带缠绕铠装电缆应不小于电缆外径的12倍
氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍
四、主要技术指标
|
性能项目 |
单位 |
技术指标 |
|||||
|
20℃时导体直流电阻 ≤ |
Ω/km |
标称截面 mm2 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
|
A类导体 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
||
|
R类导体 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
||
|
试验电压 |
kV |
3.0 5min |
|||||
|
绝缘电阻 ≥ |
MΩ.km |
1000 |
|||||
|
耐火特性 |
|
GB/T 19666-2005 A或B类 |
|||||
|
阻燃特性 |
|
A或B类(按GB/T 19666-2005成束电缆燃烧试验) |
|||||
五、ZAN-KYJV22-2*2.5耐火铠装控制电缆基本型号及名称：
|
型号 |
产品名称 |
|
ZAN-KVV |
铜芯阻燃聚氯乙烯绝缘和护套A类耐火控制电缆 |
|
ZAN-KVVR |
铜芯阻燃聚氯乙烯绝缘和护套A类耐火控制软电缆 |
|
ZAN-KVVP |
铜芯阻燃聚氯乙烯绝缘和护套铜线编织屏蔽A类耐火控制电缆 |
|
ZAN-KVVRP |
铜芯阻燃聚氯乙烯绝缘和护套铜线编织屏蔽A类耐火控制软电缆 |
|
ZAN-KVVP2 |
铜芯阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽A类耐火控制电缆 |
|
ZAN-KVVRP2 |
铜芯阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽A类耐火控制软电缆 |
|
型号 |
产品名称 |
|
N-KFF |
铜芯氟塑料绝缘和护套耐火控制电缆 |
|
N-KFFR |
铜芯氟塑料绝缘和护套耐火控制软电缆 |
|
N-KFFP |
铜芯氟塑料绝缘和护套镀锡铜线编织屏蔽耐火控制电缆 |
|
N-KFFRP |
铜芯氟塑料绝缘和护套镀锡铜线编织屏蔽耐火控制软电缆 |
|
N-KFFP2 |
铜芯氟塑料绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
N-KFFRP2 |
铜芯氟塑料绝缘和护套铜带绕包屏蔽耐火控制软电缆 |
|
ZAN-KFV |
铜芯氟塑料绝缘阻燃聚氯乙烯护套A类耐火控制电缆 |
|
ZAN-KFVR |
铜芯氟塑料绝缘阻燃聚氯乙烯护套A类耐火控制软电缆 |
|
ZAN-KFVP |
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜线或镀锡铜线编织屏蔽A类耐火控制电缆 |
|
ZAN-KFVRP |
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜线或镀锡铜线编织屏蔽A类耐火控制软电缆 |
|
ZAN-KFVP2 |
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制电缆 |
|
ZAN-KFVRP2 |
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制软电缆 |
|
DDZN-KVV |
铜芯低卤低烟阻燃聚氯乙烯绝缘和护套A类耐火控制电缆 |
|
DDZN-KVVR |
铜芯低卤低烟阻燃聚氯乙烯绝缘和护套耐火控制软电缆 |
|
DDZN-KVVP |
铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜线编织屏蔽耐火控制电缆 |
|
DDZN-KVVRP |
铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜线编织屏蔽耐火控制软电缆 |
|
DDZN-KVVP2 |
铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
DDZN-KVVRP2 |
铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制软电缆 |
|
WDZN-KYY |
铜芯无卤低烟阻燃聚烯烃绝缘和护套耐火控制电缆 |
|
WDZN-KYYR |
铜芯无卤低烟阻燃聚烯烃绝缘和护套耐火控制软电缆 |
|
型号 |
产品名称 |
|
WDZN-KYYP |
铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线编织屏蔽耐火控制电缆 |
|
WDZN-KYYRP |
铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线编织屏蔽耐火控制软电缆 |
|
WDZN-KYYP2 |
铜芯无卤低烟阻燃聚烯烃绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
WDZN-KYYRP2 |
铜芯无卤低烟阻燃聚烯烃绝缘和护套铜带绕包屏蔽耐火控制软电缆 |
|
ZAN-KYJV |
铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套A类耐火控制电缆 |
|
ZAN-KYJVR |
铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套A类耐火控制软电缆 |
|
ZAN-KYJVP |
铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜线编织屏蔽A类耐火控制电缆 |
|
ZAN-KYJVRP |
铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜线编织屏蔽A类耐火控制软电缆 |
|
ZAN-KYJVP2 |
铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制电缆 |
|
ZAN-KYJVRP2 |
铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制软电缆 |
|
注：⒈以上型号的电缆均可铠装 ⒉基本型号中绝缘及护套材料还有YJ低烟无卤低烟阻燃交联聚烯烃
|
|
