工作介质DANFOSS丹佛斯的4路换向阀

工作介质DANFOSS丹佛斯的4路换向阀

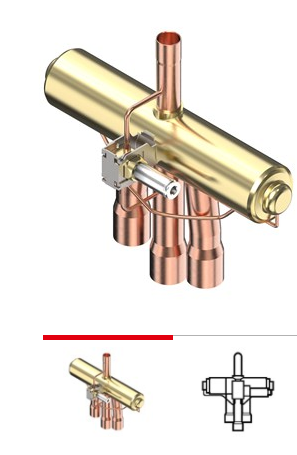

4 路换向阀, STF-1514G3

061L1218

产品详情

毛重2.6 kg

净重2.47 kg

EAN57

产品系列四通换向阀

介质温度范围 [°C] [*低]-20 °C

介质温度范围 [°C] [*]120 °C

介质温度范围 [°F] [*]248 °F

介质温度范围 [°F] [*小]-4 °F

制冷剂(s)R134a

R22

R404A

R407C

R410A

包装方式单包装

吸气管接口尺寸 [毫米]28.9 mm

吸气管接口尺寸 [英寸]1 3/8

型号STF

审批CE

VDE

容量 R407C@Δp:0.1巴(状况1)[千瓦]30.12 kW

容量 R407C@Δp:0.2巴(状况1)[千瓦]42.39 kW

容量 R407C@Δp:0.2巴(状况2)[千瓦]27.82 kW

容量 R407C@Δp:0.2巴(状况2)[千瓦]39.17 kW

容量 R410A@Δp:0.1巴(状况1)[千瓦]36.9 kW

容量 R410A@Δp:0.1巴(状况2)[千瓦]33.25 kW

容量 R410A@Δp:0.2巴(状况1)[千瓦]52.05 kW

容量 R410A@Δp:0.2巴(状况2)[千瓦]46.9 kW

容量状况 1 [°C]0°C 过冷度

38°C 冷凝

5°C 蒸发

5°C 过热

容量状况 2 [°C]54.4 °C 冷凝

5°C 过冷度

5°C 过热

7.2°C 蒸发

抗冲击标准JIS C 60068-2-27

钎焊时，从阀体上拆下线圈，用湿抹布包裹阀体，以防止阀体温度过120℃。

（火焰直接远离阀体）

钎焊时，在阀门内部充入氮气或二氧化碳等惰性气体，以防止氧化皮

形成离子。氧化皮等异物可能导致主阀泄漏或故障。

配管后对阀门进行气密性试验。

请务必牢牢固定阀体和配管。

如果线圈被拆下或改变方向，请将固定螺栓完全拧紧。如果螺栓拧紧

松散，可能会导致线圈烧毁或异常噪音。

扭矩：1。 47~1。 96牛米

部分机型附有车身安装支架作为附件。由于支架也消除了振动

毛细管，即使不使用也不要拆卸。

注意不要将阀门直接掉落在混凝土地面等。如果阀门掉落，

使用前检查其性能。

.安装阀门时，阀体的正常工作振动不过19.6 m/s*。

注意不要在阀门连接的钎焊部分增加负载。

每6分钟换阀次数不要过1次。

<运行中>

从阀体上拆下线圈时，请务必切断电源。

仅给线圈通电可能会导致线圈烧毁。
