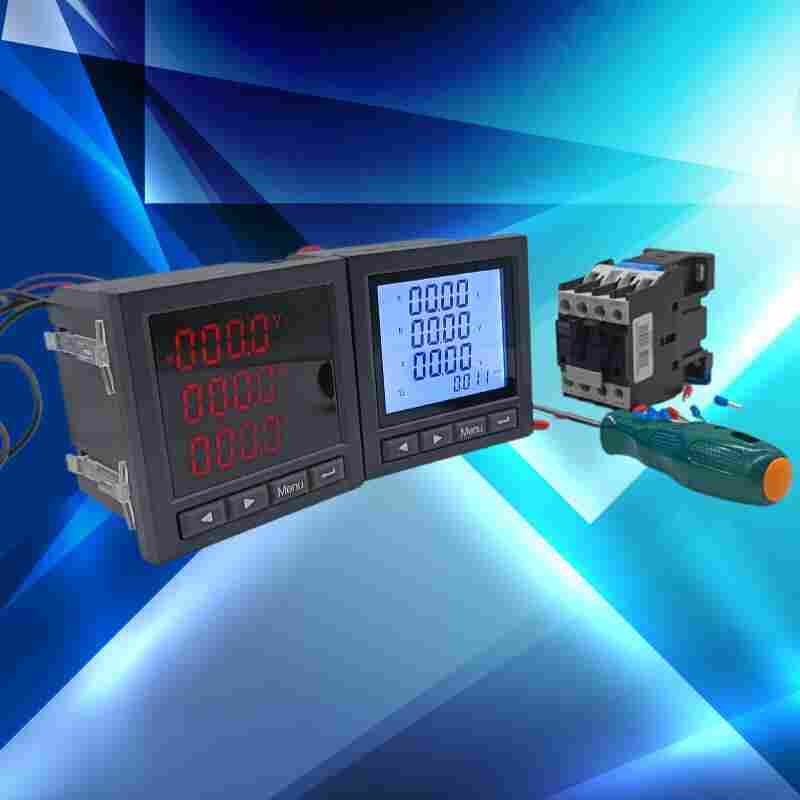

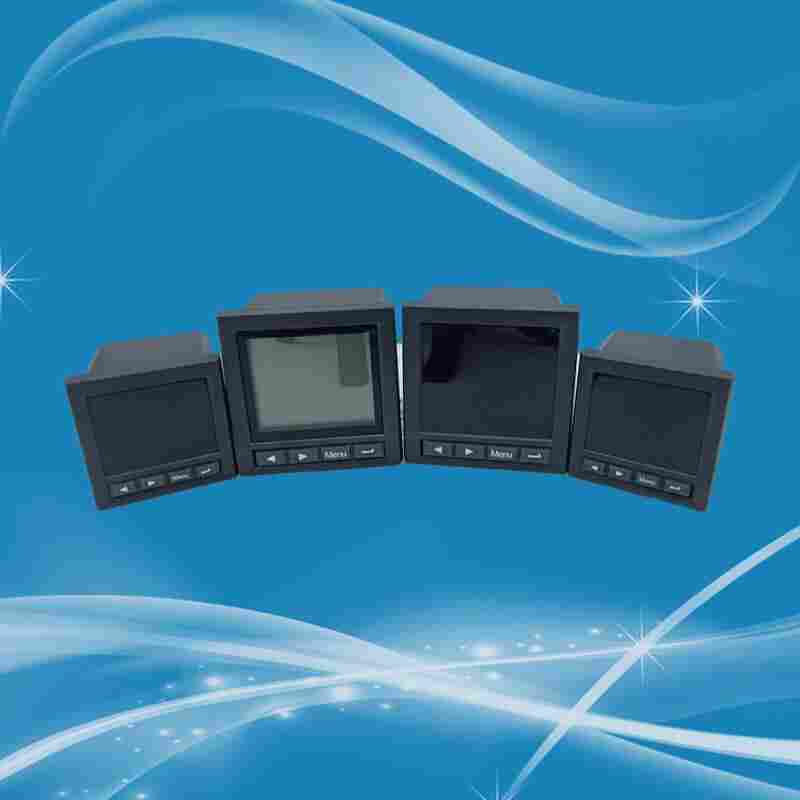

SD72-EZ谐波多功能电力仪表产品介绍
SD72-EZ
多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种输入输出功能于一体的网络电力仪表。通过对电网中的电压、电流回路的交流采样，经过DSP的运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、视在功率，功率因数、频率、电能的高精度测量和显示；仪表外围具有多种扩展功能模块：数字通讯模块，电能脉冲输出模块，模拟量变送输出模块，数字量输入、输出模块，谐波、基波测量模块，零序电流测量模块。多路模拟量输出（*多4路）可实现电流、电压、功率、功率因数的变送输出功能，多路数字量输入（*多8路）可以灵活组态，用于监视其他设备的运行情况，多路数字量输出（*多8路）也可以灵活组态，用于报警输出。数字量输入和输出可以组态逻辑运算功能（包括与或非），可以实现复杂的逻辑处理能力；RS 485数字接口可实现仪表组网通讯功能；可根据需要灵活选用。
SD72-EZ谐波多功能电力仪表功能特点
高精度电量测量和电能计量
16条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持2 路或3 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录（ PMC-S723-B ）
支持RS-485 通信或LoRa 通信
支持段码液晶或点阵液晶显示
SD72-EZ谐波多功能电力仪表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
（1）查看该表是否接入表电源，有无示数。若无示数显示，则检查电源线，控制电源回路。
（2）若电源回路无误，该表仍无示数，则需要外接电源，注意外接电源的电压应在规定的范围内，并且从有保护的插排上取电源，用按钮控制电源开断，保证用电稳定安全。
（3）外观检查，检查是否有缺角，看是否有零件脱落或损坏之处，紧固件是否松动，电路连接线是否开捍等显示不正常情况。
（4）记录下该表的铭牌，包括生产日期，厂家，精度，出厂日期，编号，变比，型号，天气情况，环境温度，环境湿度等。
（5）二次回路清扫检查，电流表CT，电压表PT，功率表PT，CT二次侧回路清扫，检查。
舜高智能售后服务政策
1、质量保证：所供设备全部为厂家原装全新、完全符合标书规定的质量、规格和性能的要求。我方保证货物在正确安装、使用和保养条件下，在其正常使用寿命期内，性能符合标书规定。 2、 提供必要的技术培训，让用户了解设备的结构及日常的基本维护。 3、 设备维修与更换：质保期内系统设备发生非人为故障，我司免费更换、维修；提供产品所需更换的任何备件。质保期外系统设备硬件损坏，如需更换只收取成本费用；所有设备的备品件终身维护，只收取适当材料费用。 4、 售后响应：提供7×24小时的技术支持服务，半小时内做出实质性反应，2小时到达现场与客户沟通、了解，并及时对故障设备进行维修。
江苏舜高智能*研发生产SD72-EZ谐波多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
