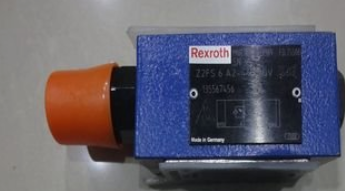

REXROTH的单向节流阀Z2FS 6-2-4X/2QV

REXROTH的单向节流阀Z2FS 6-2-4X/2QV

rexroth力士乐的Z2FS型叠加式单向阀

结构和工作原理:

Z2FS型叠加式单向节流阀是叠加板式阀，它可与相同通径的电磁阀，直动型减压阀等叠加。本阀用于对主轴油路和控制油路的节流。该阀在-个方向节流时，另一个方向通过单向阀直接回油。

如图示的位置，当A腔的压力油流到节流位置的同时，经过小孔也流到了阀芯的后面，此时就形成了固定的节流口。调节螺杆可使节流口开大或关小。选择不同的安装位置，可实现进口或出口节流。

主油路节流:该阀安装在相同通径的方向阀与底板之间时，可改变所控制油缸(或油马达)的速度。

控制油路节流:将该阀安装在电液换向阀的先导电磁阀和主阀之间，它可改变主阀芯的换向速度(即调节换向时间)。

R901435994 Z2FS6A2-4X/1QJ5V/60

R900509872 Z2FS6A2-4X/1QJV

R901436013 Z2FS6A2-4X/2QJ3/60

R901436015 Z2FS6A2-4X/2QJ3V/60

R901436014 Z2FS6A2-4X/2QJ5/60

R900581526 Z2FS6A2-4X/1QV

R900427254 Z2FS6A2-4X/2Q

特征

- 叠加式阀

- 安装面按DIN 24340 A型，不带定位销孔（标准型）

- 安装面按ISO 4401和CETOP-RP 121 H，带定位销孔（订货详情.../60在阀的订货型号总线后）

- 4种调整装置

·带内六角锁紧螺母和防护帽的调节螺钉

·带刻度可锁旋钮

·带刻度和内六角的心轴

·带刻度旋钮

- 用于限制二个工作油口的主流量或控制流量

- 用于进口节流或出口节流控制

Rexroth力士乐双单向节流阀

单向Z2FS16系类部分型号：

Z2FS16-8-3X/S，Z2FS16-8-3X/S2，

Z2FS16A8-3X/S，Z2FS16A8-3X/S2，

Z2FS16B8-3X/S，Z2FS16B8-3X/S2，
