SUN-RF-WTSADADG700WHD 射频导纳料位计参数规格
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-21 23:29:55
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。

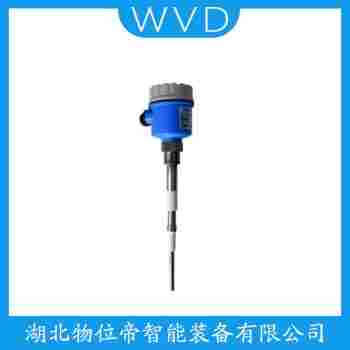

SUN-RF-WTSADADG700WHD 射频导纳料位计参数规格
SUN-RF-WTSADADG700WHD射频导纳料位计是一款高性能的料位检测设备，适用于各种物料的液位、料位监测。以下是该产品的详细参数规格：
一、技术参数
1. 测量范围：0-700mm，可根据实际需求定制；
2. 精度：±1%，确保测量结果的准确性；
3. 量程比：1:1，适用于各种物料测量；
4. 工作频率：470MHz，确保信号传输的稳定性和可靠性；
5. 电源电压：12-24VDC，适应不同现场电源环境；
6. 防护等级：IP65，适用于各种恶劣环境；
7. 连接方式：M20或G1/2，方便用户安装和更换；
8. 工作温度：-40℃-120℃，适应各种温度环境。
二、产品特点
1. 采用射频导纳技术，抗干扰能力强，测量稳定；
2. 可调增益和频率，适应不同物料特性；
3. 实时显示料位，方便用户监控；
4. 具备自诊断功能，及时发现并报警异常情况；
5. 结构紧凑，安装方便，降低现场施工成本。
三、应用领域
SUN-RF-WTSADADG700WHD射频导纳料位计广泛应用于化工、食品、制药、建材等行业，适用于液体、粉体、颗粒状物料的液位、料位监测。
之，SUN-RF-WTSADADG700WHD射频导纳料位计凭借其高性能、高精度、抗干扰能力强等特点，成为料位检测领域的理想选择。
