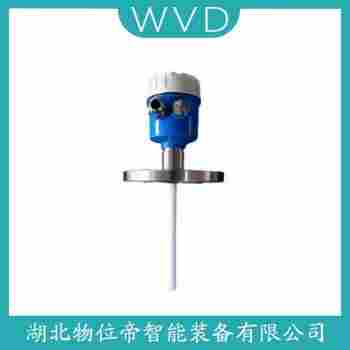

VRFII-SGMKYHA25B 射频导纳开关接线说明
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-25 21:26:23
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
VRFII-SGMKYHA25B 射频导纳开关接线说明
VRFII-SGMKYHA25B 射频导纳开关是一款高性能、高可靠性的射频导纳开关产品。该产品采用*的导纳技术，广泛应用于通信、雷达、射频测量等领域。
首先，VRFII-SGMKYHA25B 射频导纳开关具备优良的导纳性能，能够实现的导纳切换，满足各种应用场景的需求。其次，该产品采用模块化设计，安装方便，节省空间。此外，VRFII-SGMKYHA25B 射频导纳开关具有良好的抗干扰能力，能够有效抵抗电磁干扰，确保信号传输的稳定可靠。
在接线方面，VRFII-SGMKYHA25B 射频导纳开关采用标准的接线方式，具体如下：
1. 首先确认电源电压是否与产品要求相符，确保电源连接正确。
2. 将射频输入端子（RF IN）连接到待切换的射频信号源。
3. 将射频输出端子（RF OUT）连接到需要切换的负载。
4. 将控制信号线连接到控制端子（CTRL），根据实际需求调整控制信号的电平。
5. 接通电源，确保产品正常工作。
VRFII-SGMKYHA25B 射频导纳开关凭借其*的性能和便捷的接线方式，成为射频领域不可或缺的关键器件。在今后的应用中，VRFII-SGMKYHA25B 射频导纳开关将继续为我国射频技术发展贡献力量。
