RPS-100 分体投入式液位变送器工作原理
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-27 15:27:30
投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。
大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。

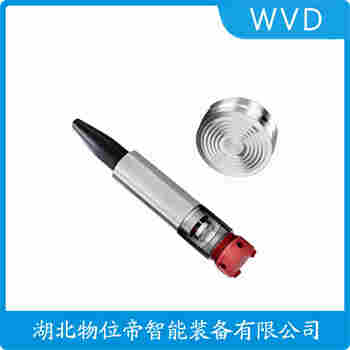

RPS-100 分体投入式液位变送器工作原理
二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
RPS-100 分体投入式液位变送器工作原理
RPS-100 分体投入式液位变送器，是一款应用于各种液体液位测量的高精度仪器。它采用分体设计，由传感器和显示控制器两部分组成，方便用户安装和操作。
该液位变送器的工作原理基于超声波原理。传感器部分发射超声波，当超声波遇到液面时会被反射回来。传感器接收到反射回来的超声波信号后，通过计算超声波在液体中的传播速度，从而得出液位高度。显示控制器则负责接收传感器传来的数据，并通过液晶显示屏实时显示液位高度。
RPS-100 分体投入式液位变送有以下特点：
1. 精度高：采用*的超声波传感器，液位测量精度高达±1mm。
2. 适用范围广：可适用于各种液体，如清水、油、酸碱等。
3. 抗干扰能力强：采用数字信号处理技术，有效电磁干扰。
4. 结构紧凑：分体设计，安装方便，节省空间。
5. 长寿命：采用高质量材料和*的制造工艺，使用寿命长。
6. 安全可靠：符合安全标准，确保使用过程中的安全。
RPS-100 分体投入式液位变送器广泛应用于化工、石油、食品、环保等领域，为用户提供可靠的液位测量解决方案。
RPS-100 分体投入式液位变送器工作原理
