气源处理装置组合

MSB9

552938

MSB9-3/4:J73:M2

宽度尺寸･90･mm

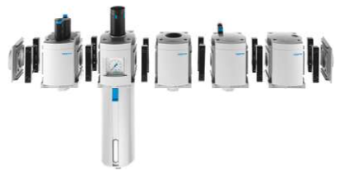

气源处理装置元件可预定义或自由配置

根据具体应用场合，组合使用过滤减压阀、过滤器、油雾器、开关阀、软启动阀、分支模块

规格 9

系列 MS

驱动方式 电控

手册

气动

控制锁 集成有挂锁的旋转手柄

安装位置 可选

垂直 +/-5°

过滤等级 0.01 µm ... 40 µm

冷凝水排放装置 全自动

手动旋转

半自动

结构特点 分支模块

活性炭过滤器

减压阀，带压力表

软启动/快速排气阀

开关阀

纤维过滤器

带压力表的过滤减压阀

无压力表的过滤减压阀

标准比例油雾器

烧结式过滤器，带冷凝液分离器

*冷凝容积 220 ml

*贮油量 490 cm³

控制器功能 输出压力常数

具有主压力补偿功能

带二级排气

带回流功能

保护罩 集成金属滤杯

差压显示器 画面显示

通过压力传感器

压力表（模拟）或压力显示器（数字） 通过压力传感器

带压力表

工作压力 0 MPa ... 2 MPa

工作压力 0 bar ... 20 bar

压力调节范围 1 bar ... 16 bar

标准标称流量 1400 l/min ... 18000 l/min

线圈的特性参数 110 V AC：50/60 Hz，启动功率 11.5 VA，保持功率 8.9 VA

230 V AC：50/60 Hz，启动功率 11.5 Va，保持功率 9.1 VA

24 V DC: 4.5 W

24 V DC: 8.4 W

防爆 区 1 (ATEX)

区 2 (ATEX)

区 21 (ATEX)

区 22 (ATEX)

ATEX 气体类别 II 2G

II 3G

ATEX 防尘类别 II 2D

II 3D

气体防爆阻燃类型 Ex h IIC T6 Gb X

防尘防爆阻燃类型 Ex h IIIC T60°C Db X

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

储存温度 -10 °C ... 60 °C

介质温度 -10 °C ... 60 °C

环境温度 -10 °C ... 60 °C

安装方式 带附件

气接口，气口 1 G1/2

G3/4

G1

G1 1/4

G1 1/2

1/2 NPT

3/4 NPT

1 NPT

1 1/4 NPT

1 1/2 NPT

气接口，气口 2 G1/2

G3/4

G1

G1 1/4

G1 1/2

1/2 NPT

3/4 NPT

1 NPT

1 1/4 NPT

1 1/2 NPT

气接口，气口 3 G1

1 NPT

密封件材料 NBR

外壳材料 压铸铝

碗罩材料 精制铝合金
