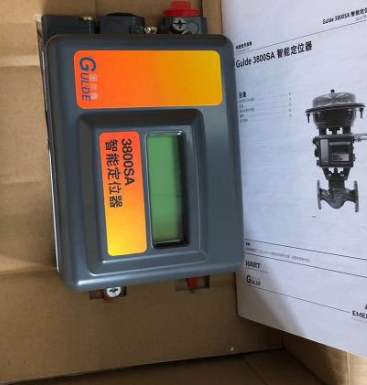

固尔德GULDE智能阀门定位器3800SA详情

固尔德GULDE智能阀门定位器3800SA详情

NAMUR安装

HART通讯功能

无连杆非接触式反馈

中文液晶屏显示

按钮式校验系统

HART通信协议

·2线制4-20mA的回路供电

·过载电流保护

·反极性保护

·输出信号范围：0.4bar(6 psi)~9.5bar(140 psi)

·独立线性度：输出范围的±0.5%

集成的限位开关和4-20毫安信号输出

铝制机架

本安型

单作用

模拟输入信号：4-20 mA DC，标准；可分程

*小电压：仪表端子处的可用电压必须为8.5 V（对于模拟控制）或9.0 V（对于HARTr 通信）

*电压：30 V 直流电压

执行机构要求的气动信号，*可达到气源压力的95%

*小量程：0.5 bar (7 psig)

*量程：7 bar (101 psig)

性能-二级式定位器设计提供了一个优良的机械平台，使得阀门能够对微小的输入变化产生响应，实现更加严格的过程控制。

数字式整定计算法使得仪表能够取得好的响应，以将阀门快速地动作到所需位置。

作用方式：单作用，正作用式

气源压力(1)

值：比执行机构要求的*值大0.5 bar (7 psig)

*值：7 bar (101 psig)

*小控制电流：4.0 mA（低于3.5 mA 可能会引起微处理器重新启动）

过电流保护：输入电路限制电流以避免内部损坏

反极性保护：反向回路电流不会导致仪表损坏

固尔德GULDE智能阀门定位器3800SA详情
