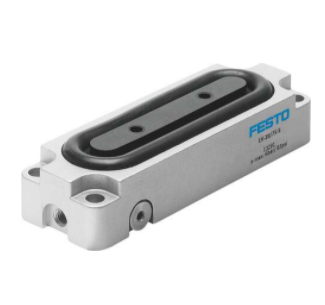

夹紧长度FESTO膜片式夹紧气缸13290 EV-15/63-4

夹紧长度FESTO膜片式夹紧气缸13290 EV-15/63-4

夹紧模块，动作迅速，适合于敏感 部件、表面轻微不平整的部件以及外形 尺寸变化不大的部件。

这种气缸适合于 安装在各种搬运设备中。

由于这种气缸的外形扁平、相对夹紧力 大，因此适合于夹紧块状工件。

由于该气缸没有行程限制, 因此在没有 工件被夹紧的时候不可加压。

 气缸的回 复由膜片的预张力提供。

- 缸径

膜片式夹紧气缸，

块状:

约 ∅ 20 ... 68 mm

膜片式夹紧气缸，

圆形:

∅ 12 ... 63 mm

-T- 行程长度

3 ... 5 mm

缸径 12, 16, 20, 25, 32, 40, 50, 63 mm

宽度 10x30, 15x40, 15x63, 20x75, 20x120, 20x180 mm

行程 3 ...5 mm

输出力 55 ...1,690 N。

缸径

膜片式夹紧气缸，

块状:

约 20 ... 68 mm

膜片式夹紧气缸，

圆形:

12 ... 63 mm

-T- 行程长度

3 ... 5 mm

151 994 EV-10/30-DP

13 783 EV-15/40-DP

13 784 EV-15/63-DP

13 785 EV-20/75-DP

13 786 EV-20/120-DP

13 787 EV-20/180-DP

150 690 EV-12-DP

150 691 EV-16-DP

150 692 EV-20-DP

150 693 EV-25-DP

150 694 EV-32-DP
