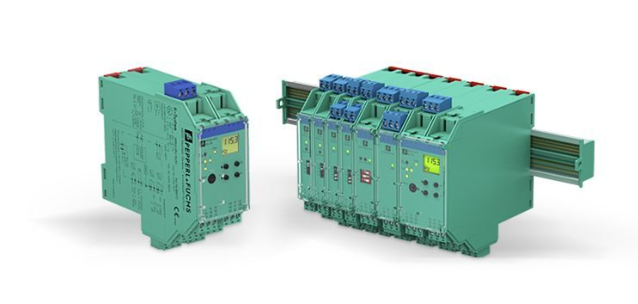

倍加福KCD2-SR-EX2开关量输入安全栅详细介绍

倍加福KCD2-SR-EX2开关量输入安全栅详细介绍

开关放大器 KCD2-SR-Ex2
2通道隔离栅
24 V DC 电源（电源轨）
干接点或 NAMUR 输入
继电器触点输出
线路故障检测 (LFD)
外壳宽度 12.5 毫米
信号类型    数字输入
功能安全相关参数
安全完整性等级 (SIL)    安全等级 2
供应
联系    电源导轨或端子 9+、10-
额定电压    19 ... 30 伏直流电
波纹    ≤ 10 %
额定电流    ≤ 46 mA
功耗    ≤ 900 毫瓦
能量消耗    ≤ 900 毫瓦
输入
连接端    场边
联系    端子 1+, 2-; 3+, 4-
额定值    应. 符合 EN 60947-5-6 (NAMUR)
开路电压/短路电流    大约 8 V DC / 约 8 毫安
切换点/切换迟滞    1.2 ... 2.1 mA / 约 0.2 毫安
线路故障检测    断路 I ≤ 0.1 mA , 短路 I ≥ 6.5 mA
脉冲/暂停比    我的。20 毫秒/分钟。20 毫秒
输出
连接端    控制端
联系    5、6号航站楼；7、8
输出一    信号 ; 中继
输出二    信号 ; 中继
触点加载    250 V AC / 2 A / cos φ> 0.75；126.5 V AC / 4 A / cos φ> 0.75；30 V DC / 2 A 阻性负载
*小开关电流    2 毫安 / 24 伏直流电
通电/断电延迟    ≤ 20 毫秒 / ≤ 20 毫秒
机械寿命    10 7 个开关周期
传输特性
开关频率    ≤ 10 赫兹
电流隔离
输入输出    符合 IEC/EN 61010-1 的加强绝缘，额定绝缘电压 300 V eff
输入/电源    符合 IEC/EN 61010-1 的加强绝缘，额定绝缘电压 300 V eff
输出/电源    符合 IEC/EN 61010-1 的加强绝缘，额定绝缘电压 300 V eff
输出/输出    符合 IEC/EN 61010-1 的加强绝缘，额定绝缘电压 300 V eff
指标/设置
显示元素    发光二极管
控制元件    拨码开关
配置    通过 DIP 开关
标签    前面的标签空间
指令符合性
电磁兼容
指令 2014/30 / 欧盟    EN 61326-1:2013（工业场所）
低电压
指令 2014/35 / 欧盟    EN 61010-1：2010 + A1：2019 + A1：2019 / AC：2019
一致性
电磁兼容    NE 21: 2017, EN 61326-3-1: 2017, EN IEC 61326-3-2: 2018
防护等级    IEC 60529:1989+A1:1999+A2:2013
功能安全    IEC / EN 61508: 2010
输入    EN 60947-5-6: 2000
环境条件
环境温度    -40 ... 70 °C (-40 ... 158 °F)
机械规格
防护等级    IP20
联系    螺丝端子
大量的    大约 100克
方面    12.5 x 119 x 114 毫米（0.5 x 4.7 x 4.5 英寸）（宽 x 高 x 深），外壳类型 A2
安装    在 35 毫米 DIN 安装导轨上 符合 EN 60715:2001
与危险区域相关的应用数据
欧盟型式检验证书    BASEEFA 06 ATEX 0092 X
打标    前六边形II 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc, 前六边形II (1) D [Ex ia Da] IIIC, 前六边形I (M1) [Ex ia Ma] I
输入    防爆
电压    10.5 伏
当前的    13 mA
力量    34 mW（线性特性）
供应
*安全电压    253 V AC（注意！U m不是额定电压。）
输出
触点加载    2 区：50 V AC/2 A/cos φ > 0.75；30 V DC/2 A 电阻负载
*安全电压    253 V AC（注意！额定电压可以更低。）
故障指示输出
*安全电压    40 V DC（注意！U m不是额定电压。）
电流隔离
输入输出    安全电气隔离 符合 IEC/EN 60079-11，电压峰值 375 V
输入/电源    安全电气隔离 符合 IEC/EN 60079-11，电压峰值 375 V

隔离式安全栅，基本有检测端安全栅和操作端安全栅两种类型。检测端安全栅与两线制变送器配套使用；操作端安全栅与电气转换器或电气阀门配套使用。也有信号输入等类型隔离式安全栅。
由于隔离式安全栅采用了限压、限流、隔离等措施，不仅能防止危险能量从本安端子进入危险现场，提高系统的本安防爆性能，而且还增加了系统的抗干扰能力，大大提高了系统运行的可靠性。 24VDC 电源经DC-AC-DC变换后，输出模块电路所需要的多种电压。
