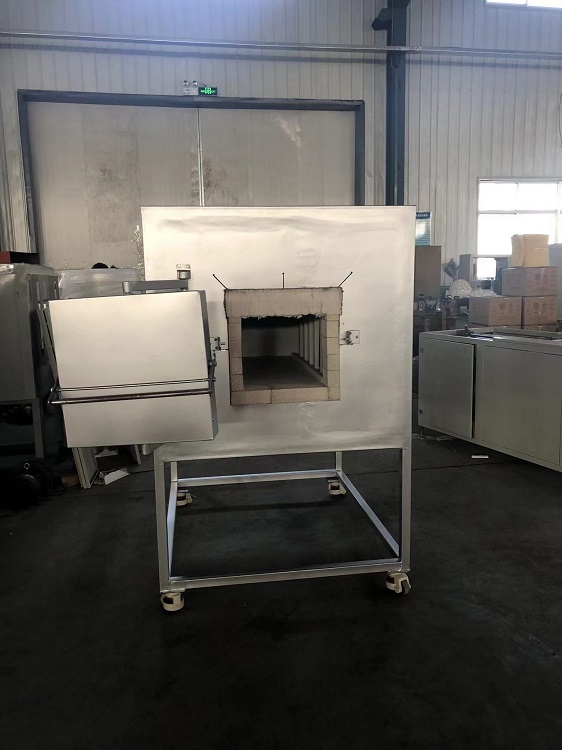

高温试金炉特殊定制款 型号SRJX-30-13 库号M13898

库号：M13898

试金炉设备参数：

一、型号SRJX-30-13
二、参数
1.额定功率 24Kw
2.额定电压 380V 50Hz
3.相数 3相
4.额定温度 1350℃
5.控温精度 ±1℃
6.空炉升温时间≦90℃
7.温区 1区
8.加热元件 硅碳棒
9.测温元件 S型热电偶
10.工作室尺寸 600*500*300mm
11.硅碳棒数量 12支
12.坩埚位数 27位

三、结构简介
1、炉壳由型钢和钢板焊接或由机械连接方式组合而成，炉壳结构合理、牢固。外表采用静电喷涂，简洁大方。
2、炉膛采用火试金炉膛，强度高，升温快，耐腐蚀，是我公司专门根据火试金工艺定制的炉膛，使用寿命长，炉膛与炉壳之间根据热工计算采用陶瓷纤维板，硅酸铝纤维棉制成的复合保温层，减少散热。炉底板采用特制刚玉莫来石炉底板，可大幅改善坩埚粘连情况。
3、加热元件采用硅碳棒加热，合理分布于左右两侧及后侧，确保温度场均匀。
4、炉门由双臂支撑固定于电炉面板上，关闭是由炉门把手的自重，通过杠杆作用将炉门紧贴于炉口，门钩扣住门扣，开启时只需轻轻提一下门钩脱扣即可开启，平衡式往左偏移移开炉门，方便快捷又能大限度的保护操作人员被高温气体灼伤。
5、炉架采用型钢焊接，配备滑轮，炉口高度距离地面为1100mm。
四、电控系统
1、外壳采用冷板裁剪折弯焊接成型，经打磨抛光静电喷涂，美观大方。
2、电器采用PID智能双保护控制系统，控温准确，使用。设计有温报警断电，短路及过载保护。
3、控温仪选用上海国龙TCW-32B仪表，配半控模块调压输出，内部结构合理，检查维修方便，配 S型铂铑热电偶，控温精度1级。


供货范围
1、炉体及温度控制部分。
2、不包括炉体到温度控制器电缆及抽风系统。线缆建议选用国标16平米铜线。
备注：
附件1 成套设备附件及规格一览表
附件1
序号 名称 单位 数量 规格 备注
1 试金炉 台 1 SRJX-30-13 不包括碳棒
2 电控柜 台 1
3 炉架 台 1
4 热电偶 支 1 S型L450
5 补偿导线 米 10
6 坩埚钳 把 1
7 炉底板 块 1
8 硅碳棒 支 12
9 备用硅碳棒 支 2



重量：大约300Kg
