合肥广舜环境科技有限公司位于安徽省合肥市高新区创新产业园区，是国内一家集污染源在线监测设备、污染源在线监控平台及工控产品研发、生产、营销和售后为一体的高科技企业。公司主营CODcr、氨氮在线自动监测仪、环保数采仪、烟气连续监测系统（CEMS）、污染源在线监测平台、多参数水质分析仪、水质采样器、流量计、压力计、液位计系列等产品，并拥有一支长期从事污染源在线设备的安装、调试及具有丰富经验、有技术、有理想的团队。guang666shun

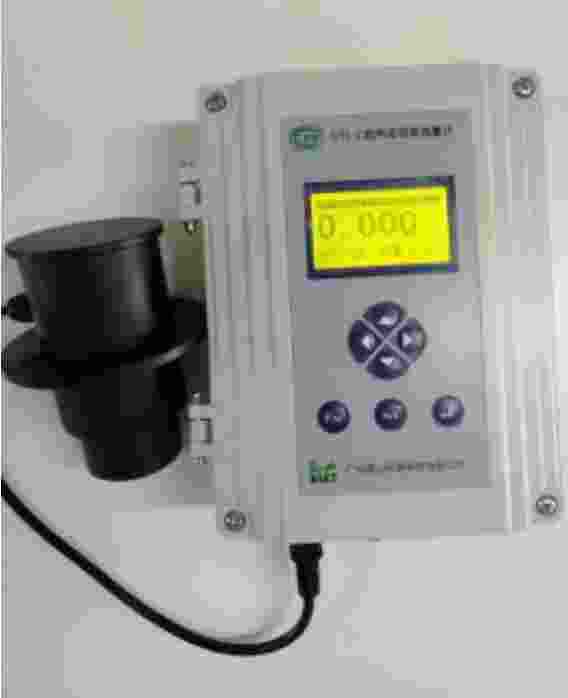

GSL-I超声波明渠流量计简介

  一、概述

GSL-I超声波明渠流量计（以下简称流量计）是执行《HJ/T 15-2007环境保护产品技术要求超声波明渠污水流量计》技术标准而设计的流量计，配套常见的标准测量堰（矩形堰和三角堰）或标准巴歇尔槽，组成一套测量明渠流量系统。本流量计（环境保护产品编号：CCAEPI-EP-2019-120 ）可广泛应用于工厂企业、城市污水处理部门、环境监测系统的污水排放量控制、生活用水及给排水等明渠流量的计量；也可应用于农业水利灌溉、河流流量和液位的计量。

流量计采用*微处理芯片具有智能型中文菜单操作；具有电流模拟量输出，开关量输出、RS232/RS485(可选)，具有模拟量和数字量的数据传输等功能。

二、 结构特征和工作原理

2.1结构特征：

流量计主要由GSL-I型仪表（二次仪表）和探头（一次仪表）两部分组成，标准堰槽及探头固定支架由用户提供。

2.2工作原理：

明渠流量的测量是液体在无动力推动下，处于自由稳定的流动状态，直接测量液体的液位高度h，根据安装在明渠上的量水堰槽的水位-流量关系算出流量。

ü 测量液位原理（参见图1）

图1

超声波传感器（探头）垂直安装在液体上方，它向水面发射脉冲超声波，声波遇到水面后产生反射，被传感器接收，根据声速和传播时间可计算液面到传感器之间的距离。测出明渠的液位以后，就根据配套的计量堰槽类型及有关参数计算出流量。流量的大小取决于安装在渠道内的量水堰槽构造尺寸和液位高度。通过仪表选择输入该量水堰槽构造尺寸堰口宽度或喉道宽度，仪表测出的平均液位高度，通过流量公式求出相应的瞬时流量值和累计流量。

GSL-I超声波明渠流量计供应商批发全境直达2022已更新

  三、 技术参数

ü 测量范围：1升/秒~10000升/秒（由配用的量水堰槽规格决定）

ü 液位误差： ≤ 3mm；液位精密度：≤0.5%

ü 流量误差： ≤ 2%；流量精密度：≤0.5%

ü 电压稳定性：≤1%

ü 期间漂移：≤1%

ü 传感器量程为2m，量程可设置。

ü 传感器盲区：0.25m（即探头发波起，0.25m内不能用于测量）

ü 液位分辨率：1mm

ü 传感器防护等级：IP67，防水、耐腐蚀

ü 显示仪表一般防水、防尘

ü 工作条件：传感器：环境温度 -20~70oC  相对湿度5~90%

被测介质温度：0~60oC

显示仪表：环境温度 -20~50oC 相对湿度〈 85%

ü 输出信号：带有隔离的RS232/RS485； 4~20 mA （误差〈 ±1% ）

ü 传感器信号传送距离：≤1000米

ü 电源：AC220V±10%  50Hz±1

ü 工作环境：传感器：环境温度-20～70 ℃ 相对湿度 5～*

GSL-I超声波明渠流量计经销商供应全境直达2022已更新

四、功能与特点

GSL-I超声波明渠流量计依据*环境监测流量测量标准，采用*的超声测流和微电子技术，其功能及特点如下：

1. 利用超声波传感技术，实现与被测介质非接触测量。

2. 超声波传感器（探头）带温度补偿功能，使测量数据不受环境温度的影响。

3. 超声波传感器（探头）传输距离远（可达1000米）、不易受现场噪音干扰。

4. 采用高性能微电子控制技术，测量精度（分辨率1mm）和可靠性高。

5. 具有液位、瞬时流量和累计流量的多种显示模式。

6. 高可靠性的数据存储设计，确保在较为恶劣环境下，数据永不丢失。

7. 操作简单，仪器内部储存了多种堰槽类型供用户选择，无须输入相关参数。使用前只需在功能菜单中选择好堰槽类型、设置堰槽参数、零水位校准即可测量。

8. 采用“一用一备”双定时器，确保计算累计值安全、准确。

9. 带隔离的RS232/485通讯接口及4~20mA输出，特别应用于环境监测和量控制，并可实现远程数据传输。带普通、高山和MODBUS三种通讯协议。

10. 带有打印功能，可打印瞬时流量、累积流量、运行时间等。

11. 带有液位、流量、输出电流校正功能。

12. 带开关输出功能，可设定等比例输出、高液位输出、低液位输出，用于控制外部设备或报警功能。
