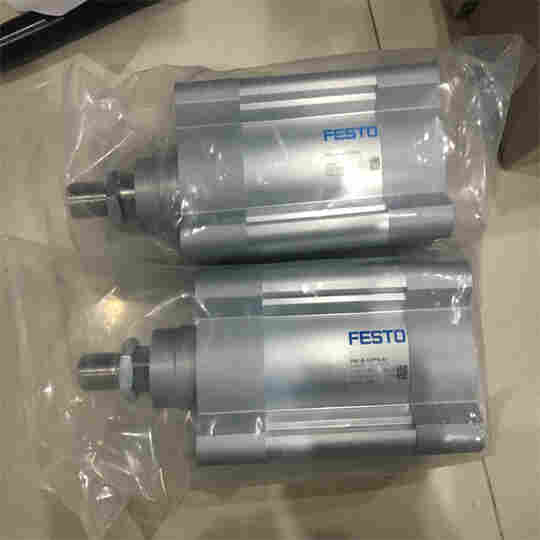

标准气缸DSBG-125-80-PPVA-N3费斯托

标准气缸DSBG-125-80-PPVA-N3费斯托

行程

80 mm

活塞直径

125 mm

活塞杆螺纹

M27x2

缓冲

气动缓冲，两端可调

安装位置

可选

符合标准

ISO 15552

活塞杆端部

外螺纹

结构特点

缸径

活塞杆

连杆

缸筒

位置检测

通过接近开关

符号

00991235

派生型

一端活塞杆

工作压力

0.02 MPa ... 1 MPa

工作压力

0.2 bar ... 10 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

环境温度

-20 °C ... 80 °C

端位的冲击能量

2.5 J

缓冲长度

45 mm

6 bar 时的理论力值，返回行程

6881 N

6 bar 时的理论力值，前进行程

7363 N

移动质量

2749 g

0 mm 行程的移动质量

2245 g

每 10 mm 行程的额外移动质量

63 g

活塞杆密封刮油器材料

TPE-U(PU)

缓冲器密封件材料

TPE-U(PU)

Cushioning piston material

聚甲醛

缸筒材料

光滑阳极氧化精制铝合金

螺母材料

镀锌钢

轴承材料

POM

凸缘螺母材料

镀锌钢

拉杆材料

高合金钢

产品重量

7755 g

0 mm 行程的基本重量

6611 g

每 10 m 行程的附加重量

143 g

安装方式

要么：

通过内螺纹安装

带附件

气动接口

G1/2

材料说明

RoHS 合规

盖子材料

涂层压铸铝

活塞密封件材料

TPE-U(PU)

活塞材料

精制铝合金

活塞杆材料

高合金钢

FESTO标准气缸（63、80、100）作用原理与ZDG相似，由于行程设计较短，所以可以产生较高的振动频率，需通过气缸前部法兰将气缸固定于需振动的部件上，接通一个工作气源，既可实现振动动作。其特点是振动频率高，振动力大，所以振动效果好，广泛应用于机械、建材行业，尤其包装机械的振动自动给料、酿造行业酒糙的自动落料可优先选用。CTA伸缩气缸此产品的作用原理类似于电视的可伸缩天线，大气缸行程中包含小气缸的行程，其特点是占用空间小，可以在不供油状态下正常使用。适用于长行程而轴向安装尺寸受限制的场合，是工业自动装备上*的气动执行元件。摆动系列气缸摆动气缸是利用压缩空气驱动输出轴在一定角度范围内作回转运动的气动执行元件用于物体的转位，翻转，夹紧，阀门的开闭的手臂动作等，其结构原理是利用齿轮齿条的啮合传动，将活塞作往复直线运动变为输出轴的旋转运动，由齿轮轴输出力矩。齿轮轴机构的转轴相连，让外部机构作摆动。

FESTO费斯托标准气缸DNGZK全系列3D模型，该系列气缸包含多种安装形式，根据使用环境和使用空间选择适合的气缸及安装形式，欢迎下载使用。
