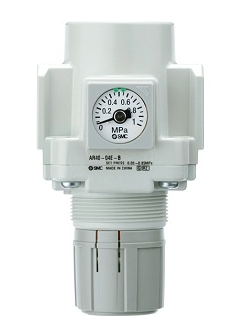

主体大小 60 组合件大小

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 10 1

可选项a - 无安装可选项

可选项b E 方形埋入式压力表(带限位指示器)，无设定螺母(面板安装用)

准标准a - 0.05～0.85MPa设定

准标准b - 溢流型，流向：左→右，手轮向下，产品标牌和压力表的单位表示：MPa

订制规格 - 标准

其他特性

系列 AR

压力表安装角度 压力表安装角度 0°

压力表连接口径 1/8

使用流体 空气

环境温度及使用流体温度 -5～60

耐压试验压力 1.5

*使用压力 1

结构 溢流型

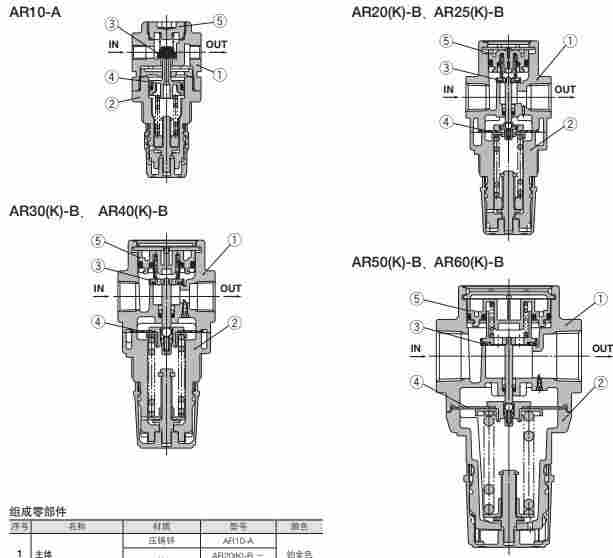

SMC减压阀处于非工作状态时，由气源输入的压缩空气经过滤器1过滤后进入A室和正室。主阀芯19在弹簧20和气源压力作用下压在阀座上，使A室与B室断开。进入A室的气流经由阀口(又称为活门)12至F室，再通过恒节流孔13降压后，分别进入G室和D室。由于这时尚未对膜片8加力，挡板5与喷嘴4之间的间距较大，气体从喷嘴4流出时的气流阻力较小，G室及D室的气压较低，膜片3及15保持原始位置。进入只室的微量气体主要经B室通过阀口2从排气口排出；另有一部分从输出口排空。此时输出口无气流输出，由喷嘴流出而排空微量气体是维持喷嘴挡板装置工作所必须的，因其为无功耗气量，所以希望其耗量越小越好。
