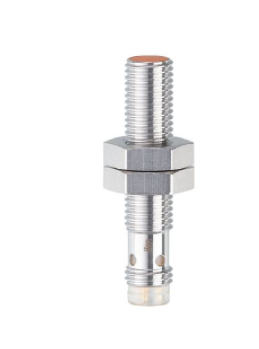

IFM的电感式接近开关IE5349常闭式

IFM的电感式接近开关IE5349常闭式

极小的外壳

用于空间受限的情况

清晰明确地指示开关状态

感应范围大，正常运作时间长

由于作为三线或两线单元工作，减小了库存空间

产品特征

电气设计 PNP/NPN

输出功能 常闭

感应距离 [mm] 3

外壳 螺纹结构

尺寸 [mm] M8 x 1 / L = 40

电气数据

工作电压 [V] 10...30 DC

防护等级 III

反相保护 有

输出

电气设计 PNP/NPN

输出功能 常闭

开关量输出DC电压降*值 [V] 3.5

*小的负载电流 [mA] 2; (只用于2线运行)

漏电流*值 [mA] 0.5; (nur im 3-Leiter Betrieb)

开关量输出DC的持续电流负载 [mA] 100

开关频率DC [Hz] 800

短路保护 有

过载保护 有

监控范围

感应距离 [mm] 3

实际感应距离 Sr [mm] 3 ± 10 %

工作距离 [mm] 0...2.4

精度/偏差

校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3

迟滞 [Sr的百分比] 1...20

开关点偏移 [mm] -10...10

安装 齐平安装

尺寸 [mm] M8 x 1 / L = 40

螺纹代号 M8 x 1

原材料 黄铜 白青铜-镀层; 感应面: LCP 桔黄色; LED窗口: PPSU; 固定螺母: 黄铜 白青铜-镀层

拧紧扭矩 [Nm] A = 5 mm: 1,5 Nm; B = 2 Nm

显示器/操作件

显示

开关状态

4 LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位 1 件

电气连接 - 插头

接插件: 1 x M8; 译码: A

工作条件

环境温度 [°C] 0...60

外壳防护等级 IP 65; IP 67; (用ifm插座妥善拧紧)

/测试

EMC电磁兼容

EN 60947-5-2

EN 61000-4-2 ESD

4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射

10 V/m

EN 61000-4-4 Burst

2 kV

EN 61000-4-6 射频场感应的传导抗扰度

10 V

EN 55011

等级B

MTTF [年] 1858

包括嵌入式软件 有

UL

Ta

0...60 °C

Enclosure type

Type 1

电源

Limited Voltage/Current

UL编号

A017

文件数量UL

E174191

机械技术数据

重量 [g] 14

外壳 螺纹结构
