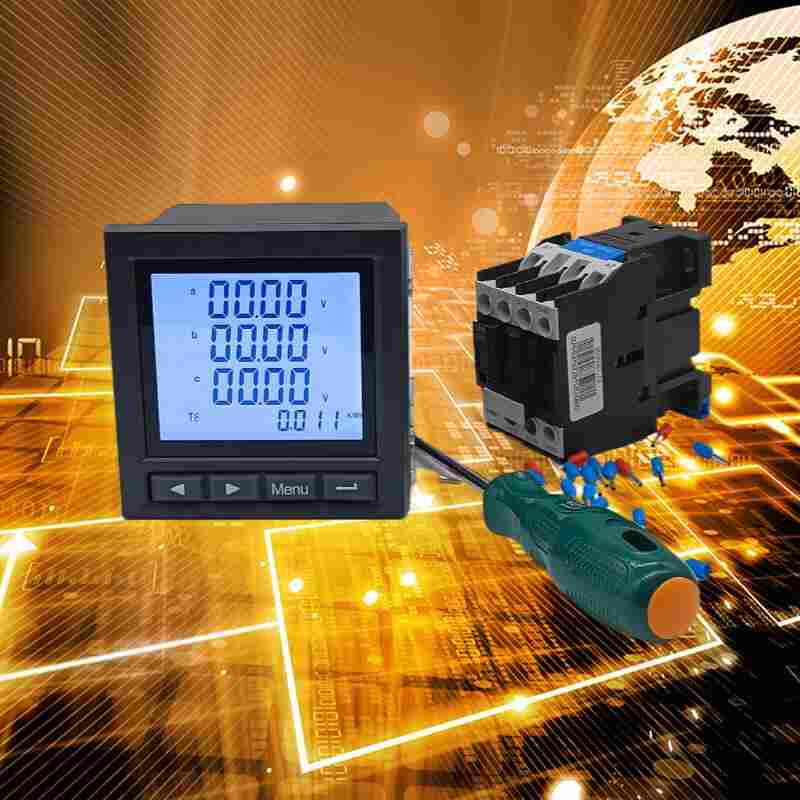

复费率多功能表BRN-E212
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 18:24:27
BRN-E212复费率多功能表产品介绍
BRN-E212多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能监控、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块(开关量输入输出、模拟量输出、复费率电能统计、谐波分析等)。
BRN-E212复费率多功能表功能特点
准确度等级
有功电能0.5S级、无功电能2级
全电量测量
三相电压、三相电流、分相及有功功率、分相及无功功率、分相及视在功率、分相及功率因数、频率、需量
基波电量测量
三相基波电压、三相基波电流、分相及基波有功功率、分相及基波无功功率、分相及基波视在功率、基波功率因数
电能计量
双向有功/无功电能、四象限无功电能、视在电能、复费率电能（可选）
电能质量监测
谐波畸变率、谐波含有率、序分量、相位、不平衡度、平均值、电压波峰系数、电流K系数
数据记录
需量记录、/值记录
输入输出
电能输出脉冲、RS485通信接口、开关量输入、继电器输出和模拟量输出
BRN-E212复费率多功能表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
我司在生产上对用户做出如下*：保证在生产工作过程中严格按照*相关质量管理规定从事生产工作，严格执行“二遵守” 、“三不准” 、“四不放过”原则： 二遵守：一是遵守工业标准操作规程；二是遵守质量保证体系规定的生产流程； 三不准：不准违规生产；不准有不合格品出厂；不准粗制滥造；四不放过：凡有质量问题不放过；质量问题出现后不查清问题不放过；质量问题不整改、质量保证措施不带头不放过；质量事故负责人不处理不放过。

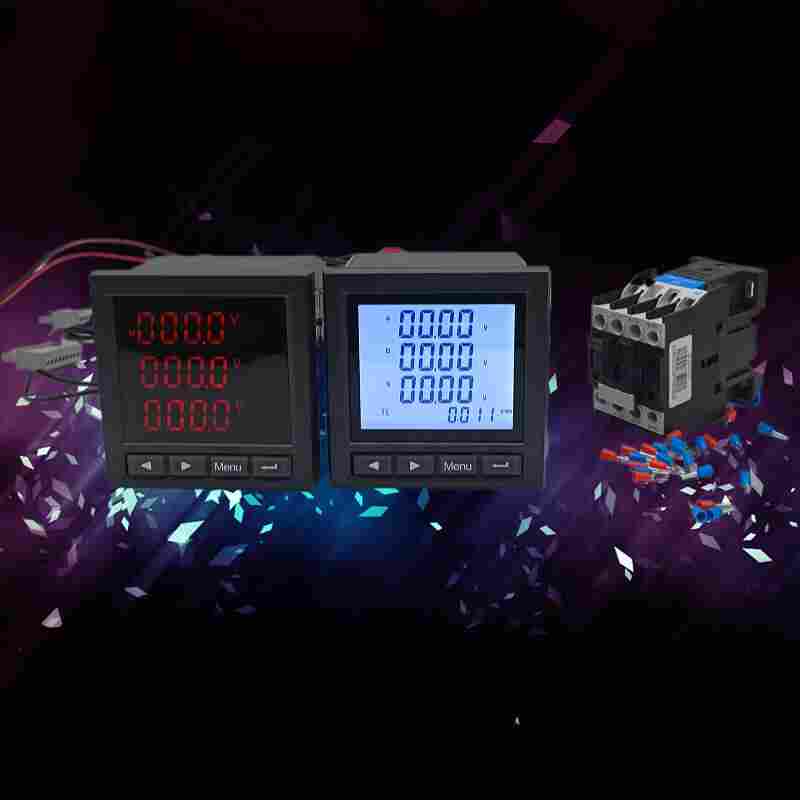

江苏舜高智能*研发生产BRN-E212复费率多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
