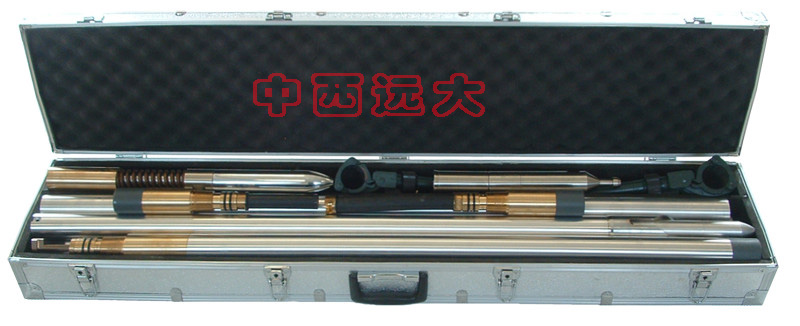

单点照像测斜仪 型号BBZ14-BZM-E库号M124624

库号：M124624

BZM-E 照像测斜仪，应用于石油钻井中的井眼轨迹测量。通过光学成像方式，在胶片上能同时记录井的倾斜角、方位及弯接头的高边工具面角。记录简单、易读、易解释，并可保存，适合用于测定井斜、方位及弯接头高边工具面角。单点照像测斜仪由仪器部分和保护筒总成组成。使用时可选一种罗盘和定时器与其他部件组装在一起，装入外保护筒。使用时可采用投测，也可采用吊测。

参数

方位角： 0 ° ～ 360 ° ± 0.5 °
倾斜角： 0 ° ～ 90 °
精度： 0 °～ 10 ° ± 0.2°
    0 °～ 20 ° ± 0.2°
    15 ° ～ 90 ° ± 0.25 °
高工作温度： 90 ℃
外径： Φ27～ Φ35mm
井深： ≤ 4000m
大耐压： 60 ～ 90Mpa
