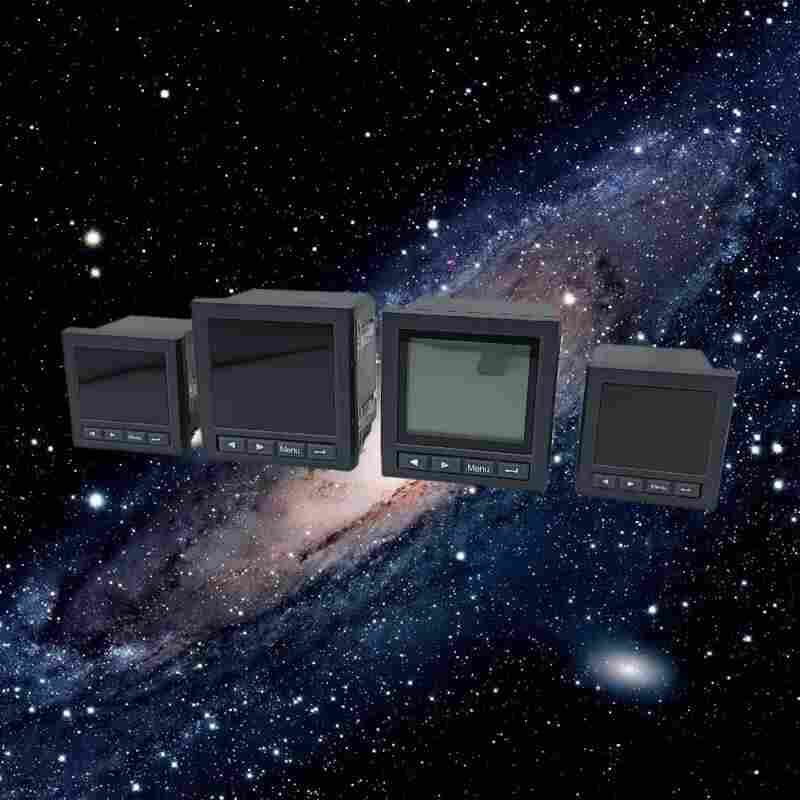

谐波多功能表GEC2503
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 12:33:14
GEC2503谐波多功能表产品介绍
GEC2503
多功能三相电压、三相电流、有功电度、无功电度表它采用三排LED显示方式,对所测量的三相电流、三相电压、有功电能、无功电能进行分页显示,同时具备2路电能脉冲的输出，可编程的设置键盘可实现对仪表参数的全部设置.作为多功能电力仪表的一个扩展产品，广泛应用于各种配电、计量和各种电量采集和传输系统中，具较高的性能价格比。
GEC2503谐波多功能表功能特点
1、可直接从电流、电压互感器接入信号；
2、可任意设定PT/CT变比；
3、仪表显示可滚动设置；
4、I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
5、多块仪表可设置不同地址；
6、可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch,Fix,Citec，组态网等）；
7、蓝屏背光LCD显示，可视度高；
8、方便安装，接线简单，工程量小；
9、仪表采用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
10、四象限电能计量，分时计费，需量纪录及12个月电能统计。
GEC2503谐波多功能表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
我公司在本次投标中所投的所有产品均严格严格按照*三包标准执行，严格按 照厂家提供质保期进行质保。
对本次项目所采购的货物如因质量问题，“三包”*如下：①七日内免费退货； ②八至十五日免费换货；③整机一年内维修两次以上仍不能正常使用免费更换。 在产品的质量保证期内，我方对产品的质量负责，并承担由此造成的所有经济损 失；产品过质量保证期以后，产品出现故障需更换配件，我公司只收配件工本费，免收人工费。
严格按照招标文件、有关规定及合同认真履行我们的责任和义务。
保证所提供的货物均为厂家正规渠道
全新原装货物，完全符合合同规定的质量、 规格和性能要求；
江苏舜高智能*研发生产GEC2503谐波多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
