产品简介：

日本SMC MB-Z 系列 气缸/标准型 单杆双作用

型号：MDBB32-180Z

由于缸盖形状的改变，质量大减轻10%

设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)

带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)

字段描述 字段取值 取值描述

内置磁环 D 内置磁环

安装方式 B 基本型

缸径 32 缸径 32mm

通口螺纹的种类 - Rc

气缸行程 180 180

气缸追记号 - 无防护套,气缓冲

行程调整标记 - 无

双行程标记 - 无双行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,气缓冲

附件1 - 无

附件2 - 无

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

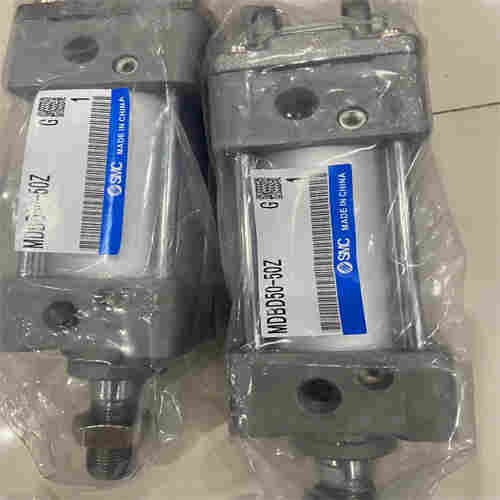

产品图片：

订制规格 - 标准

材质（缸筒） 铝合金

材质（活塞杆） 碳钢

材质（活塞） 铝合金

材质（缓冲垫 聚氨酯

材质（杆端螺母） 轧辊钢

活塞杆直径 [mm] 12 mm

其他特性：

配管口径 1/8

形式 气压式

动作方式 单杆双作用

杆端形状 杆端外螺纹

杆端螺纹的种类 M

杆端螺纹尺寸 M10X1.25

低使用圧力 [MPa] 0.05 MPa

高使用圧力 [MPa] 1.0 MPa

保证耐压力 [MPa] 1.5 MPa

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～1000 mm/s

材质（杆侧缸盖） 压铸铝

材质（无杆侧缸盖） 压铸铝
