产品简介：

日本SMC MK 系列 回转夹紧气缸 标准型

型号：MKB20-20LZ

惯性允许力矩提高了3倍 (和重载型MK2系列相同)

可从4面安装小型磁性开关

安装尺寸和MK系列相同.

合并到新MK系列，并有更新

安装方式 B 通孔,两端螺孔共通 (标准)

缸径 20 缸径 20mm

通口螺纹的种类 - M螺纹(Φ12~Φ25),Rc(Φ32~Φ63)

夹紧行程 20 20mm

回转方向 L 左回转

缸体可选项 - 标准(内螺纹)

磁性开关型号 - 无磁性开关 磁环内置

磁性开关个数 - 2个 或 无

订制规格 - 标准

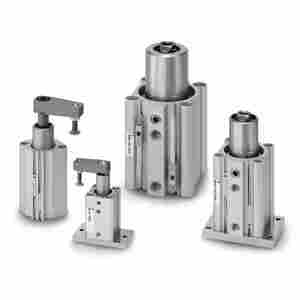

产品图片：

其他特性：

形式 回转夹紧缸

内置磁环 标准磁环

配管连接口径 M5

夹紧力 100 N·m

低使用压力 0.1 MPa

高使用压力 1.0 MPa

缓冲形式 垫缓冲

杆端形状 杆端内螺纹

杆端螺纹的种类 M

杆端螺纹尺寸 M8X1.25

0.3MPa理论推力OUT 94 N

0.5MPa理论推力OUT 157 N

0.3MPa理论推力IN 60 N

0.5MPa理论推力IN 101 N

0.7MPa理论推力IN 141 N

1.0MPa理论推力IN 201 N

0.7MPa理论推力OUT 220 N

1.0MPa理论推力OUT 314 N
