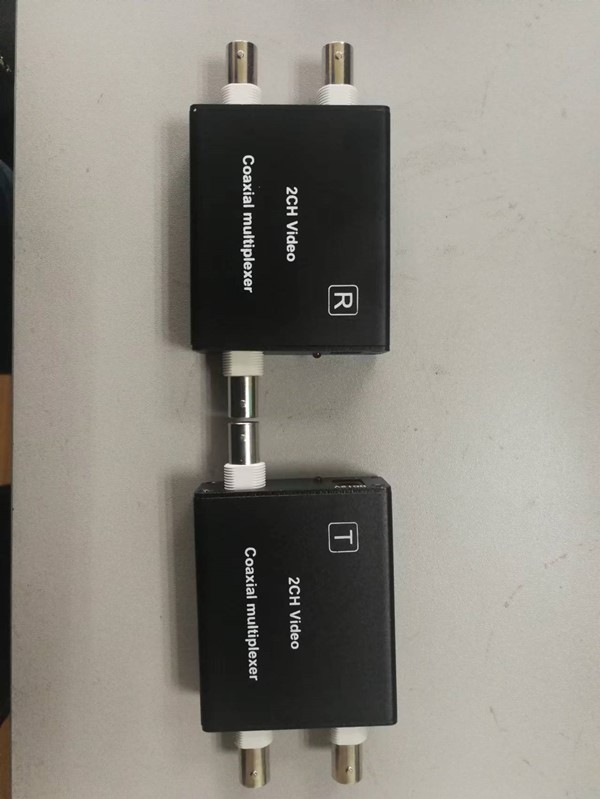

视音频复用器 型号YX-2002库号M403762

库号：M403762

本系列产品主要针对视频监控系统中的增加监控点、改造老工程及不易施工的新工程而的新产品。运用频率复用及信号叠加，将1路或多路视频信号叠加到另1路视频信号中，通过同一根同轴视频电缆传输。可以借用原有的同轴视频电缆实现监控摄像机的扩容。节省了施工线材及减小施工难度，是改造类老工程的产品。
二合一同轴视频复用器
特点：
实现一根同轴视频线同时传输2路视频信号（线路V1可正向或反向传输音频等信号）；适用于增加一个、增加*等功能改造工程；施工简单、安装维护方便。
四合一同轴视频复用器
特点：
实现一根同轴视频线同时传输4路视频信号（线路V1可正向或反向传输音频等信号）；适用于增加三个、增加*等功能改造工程；施工简单、安装维护方便。

参数


产品型号
YX-2002
YX-2004
图像制式
PAL制
PAL制
视频输入输出电平
1Vp-p
1Vp-p
视频输入输出阻抗
75Ω
75Ω
工作电压
DC 12V±5％
DC 12V±5％
信号输入端
2W
4W
信号输出端
2W
4W
工作温度
-40℃~ +70℃
-40℃~ +70℃
外观尺寸(mm)
78mm X 65mm X 20mm
120mm X 169mm X 40mm
