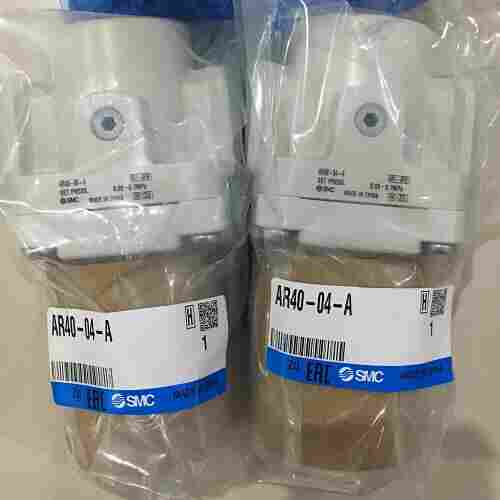

AR40-04E-D减压阀SMC安装示意

AR40-04E-D减压阀SMC安装示意

功能特点:

减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。

主体尺寸 40 40

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 04 1/2

托架 - 无托架

数字式压力开关 - 无数字压力开关

压力表·安装可选项 E 方形埋入式压力表(带限位指示器),无安装可选项

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

排气机构 - 溢流式

流动方向 - 流动方向:左→右

手柄方向 - 手轮向下

表示单位 - 产品的表示单位:MPa;压力表的表示单位:MPa

易于操作的手柄形状

  解锁时易于触摸

选择压力表

  方型嵌入式压力表、圆形压力表、数字式压力开关

确保互换性

  确保AR(K)-B和面板安装互换

  托架、安装螺母是新旧通用的
