Acuvim361分时计费多功能表
来源：江苏舜高智能科技有限公司
发布时间：2022-10-29 14:53:01

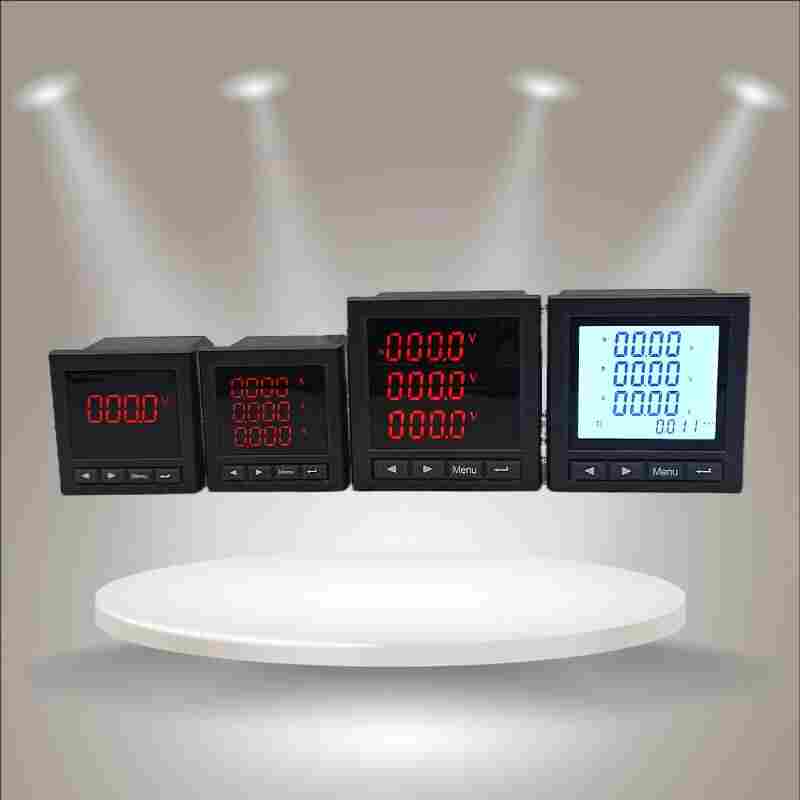

Acuvim361分时计费多功能表产品介绍
Acuvim361
多功能电力仪表能够高精度测量三相电网系统中常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能，无功电能，并带有通讯接口t和两路电能脉冲。能够完成电量测量、电能计算、数据显示、采集及传输.
该仪表具备可编程安装式数显电表的所有功能，另外还有两路电能脉冲输出和四路开关量输入以及四象限电能测量。报警（或开关量）输出和变送输出均扩展为四路。
可同时测量电力线路中的电压（相电压或线电压）、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等30种电量参数，通过三排四位或两排六位LED数码管配合指示灯或LCD液晶显示。
Acuvim361分时计费多功能表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
Acuvim361分时计费多功能表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
我公司在本次投标中所投的所有产品均严格严格按照*三包标准执行，严格按 照厂家提供质保期进行质保。
对本次项目所采购的货物如因质量问题，“三包”*如下：①七日内免费退货； ②八至十五日免费换货；③整机一年内维修两次以上仍不能正常使用免费更换。 在产品的质量保证期内，我方对产品的质量负责，并承担由此造成的所有经济损 失；产品过质量保证期以后，产品出现故障需更换配件，我公司只收配件工本费，免收人工费。
严格按照招标文件、有关规定及合同认真履行我们的责任和义务。
保证所提供的货物均为厂家正规渠道
全新原装货物，完全符合合同规定的质量、 规格和性能要求；
江苏舜高智能*研发生产Acuvim361分时计费多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
