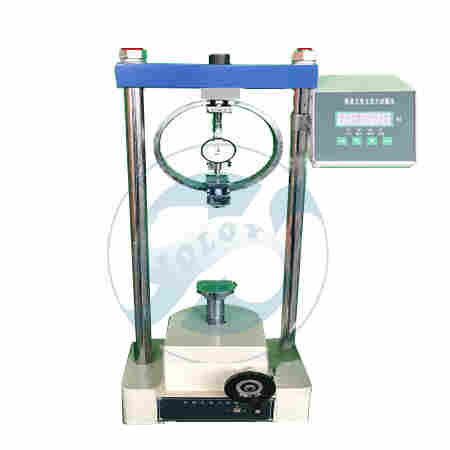

JJH-10D全自动石灰土压力试验仪
来源：天津津梁仪器设备有限公司
发布时间：2023-07-17 14:49:06
技术参数：
载荷：6kN
手动上升速度：64圈/3mm
自动上升速度：1mm/min
主轴*大行程：60mm
换挡方式：停机换挡（电机停止状态)
传感器：负荷传感器6kN
主机工作电源：AC220V 50Hz
额定功率：90w
用途：
石灰土压力试验机是检查石灰土抗压强度的仪器。
石灰土抗压强度是研究石灰土重要力学指标，对于路面的设计和养护提供依据。本仪器亦可做抗压强度不过30Kg/Cm的其他土工试验。
石灰土压力试验仪结构和性能：
本仪器底座、顶重器、承载板、量力环总成、摇把、百分表、框架等组成。
1、底座：仪器的基座，与立柱和横梁等零件组成框架。
2、顶重器：试验时的加荷装置。
3、承载板：上承载板置于下承载板之上。
4、量力环：容量500Kg，用以测定试件所承受的压力，即抗压强度。
5、摇把：本仪器系用手把加压形式，试件置于承载板上，正反旋转摇把，使承载板上升或下降。
6、百分表：装在量力环中部，表的触头与量力环内圆下部接触。
试验方法
1、制作试件：把石灰土配置后，用小型吉实仪或其它方法制取试件，试件尺寸为φ50X50+90.5-1mm，体积为100Cm+0.2Cm为鉴定灰土质量，符合实际情况，灰土试件应在饱和状态下试验其抗压强度较为合理。
2、调整仪器：将承载板调至末端，上或下移动横梁，是上承载板与量力环底部的平板之间的间隙在52mm左右，(出厂时已调好)在调整百分表，使表的指针对准零。
3、将灰土饱和试件置于承载板中间，转动手柄使承载板上升，试件缓缓于量力环底部密合，手柄摇动速度一般为15次、分左右。一面摇动手柄，此时压力不断增加，一面注视百分表读数，直至试件破坏，记下试件破坏时的百分表的读数。 、百分表：装在量力环中部，表的触头与量力环内圆下部接触。
试验方法:
1、制作试件：把石灰土配置后，用小型吉实仪或其它方法制取试件，试件尺寸为φ50X50+90.5-1mm，体积为100Cm+0.2Cm为鉴定灰土质量，符合实际情况，灰土试件应在饱和状态下试验其抗压强度较为合理。
2、调整仪器：将承载板调至末端，上或下移动横梁，是上承载板与量力环底部的平板之间的间隙在52mm左右，(出厂时已调好)在调整百分表，使表的指针对准零。
3、将灰土饱和试件置于承载板中间，转动手柄使承载板上升，试件缓缓于量力环底部密合，手柄摇动速度一般为15次、分左右。一面摇动手柄，此时压力不断增加，一面注视百分表读数，直至试件破坏，记下试件破坏时的百分表的读数。 1、制作试件：把石灰土配置后，用小型吉实仪或其它方法制取试件，试件尺寸为φ50X50+90.5-1mm，体积为100Cm+0.2Cm为鉴定灰土质量，符合实际情况，灰土试件应在饱和状态下试验其抗压强度较为合理。
2、调整仪器：将承载板调至末端，上或下移动横梁，是上承载板与量力环底部的平板之间的间隙在52mm左右，(出厂时已调好)在调整百分表，使表的指针对准零。
3、将灰土饱和试件置于承载板中间，转动手柄使承载板上升，试件缓缓于量力环底部密合，手柄摇动速度一般为15次、分左右。一面摇动手柄，此时压力不断增加，一面注视百分表读数，直至试件破坏，记下试件破坏时的百分表的读数。
4、倒摇手柄，使承载板恢复原位，取下试件，将上下承载板擦净，
5、计算灰土的抗压强度：
(1)直接从计算图中查出(压力坐标图)《坐标图仪器中附带》
(2)亦 可用计算求的：灰土的抗压强度计算公式：R=CXL式中R~灰土抗压强度(单位：公斤、平方厘米)
C~量力环校正系数，即斜率(单位：公斤、毫米0.01mm)
6、试验注意事项：
因承载板的行程为20mm左右，故在调整间距时使承载板的位置在底点，以保证其行程
石灰土压力试验仪使用注意事项：
1.使用设备时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
2.初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
3.实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。
4.电子仪器设备通电前，确保供电电压符合仪器设备规定输入电压值，配有三线电源插头的仪器设备，须插入带有保护接地供电插座中。
5.使用 设备时，其输入信号或外接负载应限制在规定范围之内，禁止载运行。
6.光学化学仪器及其配件，使用时要轻拿轻放，防止震动。切勿用手触摸光学玻璃表面。发现灰尘及脏物时，不得用手或抹布擦试，须使用品或工具清理。
7.设备不宜在磁场或电场中操作使用，必须采取屏蔽措施，防止仪器设备损坏或降低测量精度。
