一、EM160导轨表图片行业背景
在较短时间里，电表出口呈现从无到有、从小到大、从少到多、从低档到中、的发展趋势。1992年2月正值*技术局关于电表实行两证管理及发放电表生产许可证有关规定出台之时，在山东省烟台市召开电表分会二届二次理事会。会上传达了*有关两证工作*管理办法，传达了试点单位先行－步的经验，分析了存在的共性问题，集思广益、互通有无、共谋良策，为本行业各企业实行两证顺利达标创造了良好条件。与此同时，各成员厂就电表内销和出口产品价格问题进行了广泛讨论，根据当时磁钢大幅度涨价，生产厂家点多，质差，以劣挤优，成本、售价倒挂现象，作出价格调整的决定，并且以电表分会正式文件出台了“关于调整电表产品价格的决定”，维护了行业的共同利益。
电能计量部分 电能计量部分使用电能计量模块。其工作原理为：由分压器完成电压取样，取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经U／f变换后，产生表示用电的脉冲序列，其中的高频电能脉冲P（fH）代表瞬时有功功率，经光偶隔离后输出，用作校验脉冲，与光偶相串的发光二极管（LED）可作电能计量指示。P（fH）经16分频和驱动后成为低频电能脉冲P（fL），低频电能脉冲又叫电能脉冲，累计此脉冲即可计算有功电能，所以此脉冲经光偶隔离后送给微处理器，进行电能计量。电能计量模块内部设置了反潜动逻辑和反窃电功能，当电能脉冲低于一定值时，关断其输出以反潜动；电流通道设有斩波电路，使得乘法器的输出不仅与被测电流、电压的大小有关，且与其相位有关，能识别正、反向有功功率，并且在反向有功功率时，也输出电能计量脉冲，照常计量。
在增量市场方面。根据*统计局2017年1月20日发布的《2016年房地产开发投资和销售情况》，2016年住宅房地产竣工面积为77,185万平方米，较2015年增长4.6%，按照户均面积80平方米估算共965万套，由此带来增量需求965万只。假设未来几年住宅竣工面积与2016年持平，则到2020年住宅在2016年的基础上将新增3,860万套，由此带动智能电表的新增需求约为3,860万只。这仅是住宅用户对单相智能表的需求测算，按照国网历次招标的统计，三相智能表与单相智能表的招标比例约为1：10，据此测算，可新增三相智能电表的市场需求约386万只。上述测算基于每户家庭配套一只智能电表的假设，未考虑一户多表、办公楼、商业与工业用建筑等情形。

二、EM160系统架构
低功耗设计，发热量小，寿命更长久 符合DL/T645-2007通讯协议
导轨式安装电能表使用MODBUS-RTU 通讯协议，MODBUS 协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。MODBUS 协议在一根通讯线上使用主从应答式连接（半双工），这意味着在一根单独的通讯线上信号沿着相反的两个方向传输。首先，主计算机的信号寻址到一台的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机。月末自动冻结电量，*多可保存12个月电量
三相功率因数 表性能完全符合GB/T17215-2002*标准和IEC62053-21（IEC61036）标准中1或2级单相电能表的相关技术要求，可直接地测量额定频率为50Hz或60Hz的单相交流电网中有功电能，由步进式机械计数器显示用电量；具有可靠性好、体积小、重量轻、外观美观、安装方便等特点，

三、EM160导轨表图片工作原理

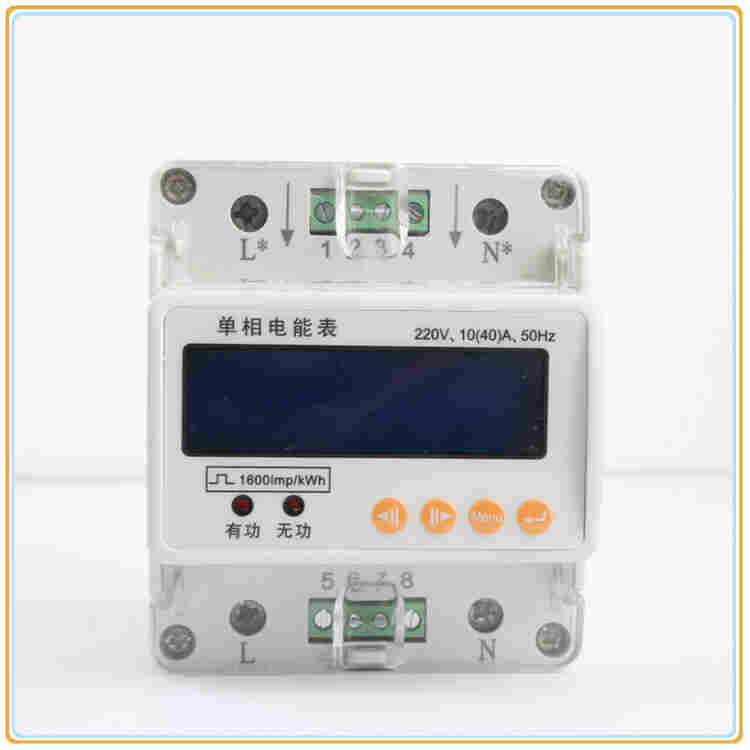

      EM160导轨式单相复费率电能表采用ADI公司技术ADE7169F16片上系统的单芯片设计完成。EM160集成了高精度计量单元模块和8052的MCU及其外围模块，计量模块计量精度高、能测量各相电流、电压有效值、各相及的有功功率、无功功率、电网频率等运行参数，过载倍数大。片上8052的MCU带有16K FLASH和512B RAM和多种外设模块，支持低功耗温度补偿的片上RTC模块、LCD驱动模块、电源管理模块、SPI/I2C接口模块和UART通讯模块等，用一片EM160就能实现单相复费率多功能电能表设计。

四、EM160导轨表图片如何布线

EM160导轨式直流电能表主要针对电信、直流充电桩、太阳能光伏等应用而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。测量结果既可用于本地显示，又能与工控设备、计算机设备连接，组成测控系统。
EM160仪表具备RS-485通讯接口，兼容Modbus-RTU协议和DLT645-2007协议；可选配两路继电器报警输出和两路开关量输入功能；通过仪表面板按键，对变比、报警、通讯等参数进行设置。
信号输入
电流信号输入应使用霍尔传感器或分流器输入；电压输入不得高于额定输入电压的1.2倍，在电压输入端需安装1A丝。
通讯接口
仪表采用异步半双工RS485通讯接口，理论上一条总线上可同时接入128台仪表，但受通讯距离和环境因素的影响，建议一条总线上的仪表数量不过32台。

五、EM160导轨表图片接线注意事项

接入装置的导线截面面积应根据量程范围选择，按照实际负荷计算。

通讯线必须采用双绞线。

通讯线的RS485+，RS485-不能接反。

当通讯连接距离较长时，应在位于通讯电缆起点和终点处的RS485+与RS485－端子之间分别接入100～120欧姆的线路匹配电阻。

   波特率为9600时，电缆长度<1200米。


结语：互感器二次回路中有一个感应电压输出，此电压直接或通过电子信号放大器施加在脱扣线圈上，产生一个工作电流。二次回路的感应电压输出随着故障电流的增大而增大，当接地故障电流达到额定值时，脱扣线圈中的电流足以推动脱扣机构动作，使主开关断开电路，或使报警装置发出报警信号。
数字显示直流电流表具有测量工业上多种直流电流，仪表采用的芯片无须调整零点，把测量的电流模拟信号经A/D转换成直流电压信号，以十进制数码形式将测量电流显示，并可转换输出4～20mA电流，供其他系统使用。系列交流电压/电流显示控制仪采用全隔离技术。直接采集电压和电流互感器信号，计算频率，电压和电流。的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。可在线修改显示量程、变送输出范围、报警值及报警方式。软、硬件结合的抗干扰模式，有效现场干扰信号。数字化校准技术，无电位器等可调部件。具备光电隔离的变送输出功能。具备RS232或RS485通讯功能。
