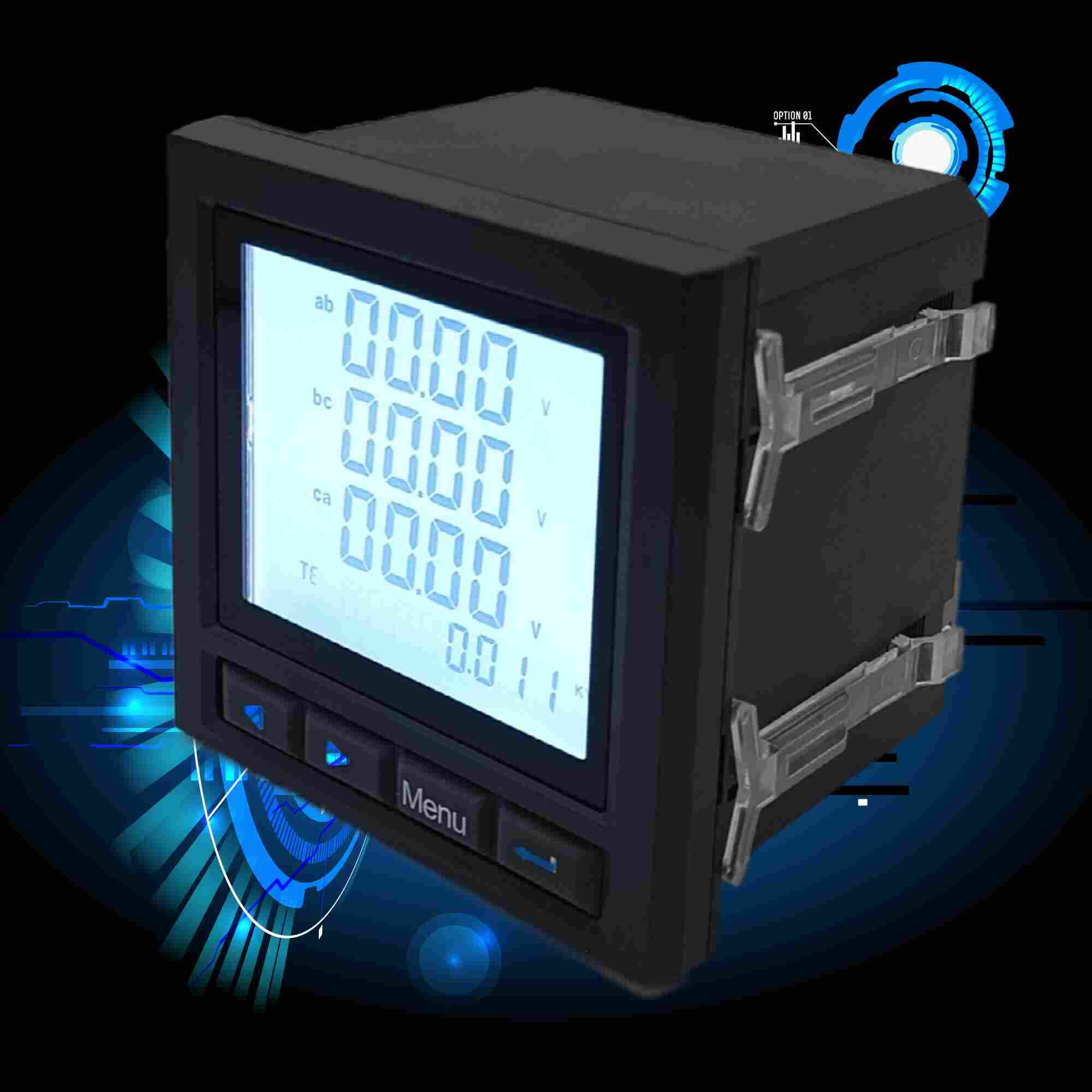

PD800-G44电力质量分析仪产品介绍
PD800-G44
多功能电量测量装置为高低压配电系统提供了一个通用的、多功能的智能解决方案。通过测量配电系统中过50多个电参数(如电流、电压、频率、功率、功率因素、电能等参数的、、平均值和谐波分量等)来对配电系统进行监视，而且还可通过变送、故障记录、统计、通讯等功能，帮助客户对配电系统运行情况进行的分析与管理，以提供供电的可靠性和使用效率。
PD800-G44电力质量分析仪功能特点
1、可直接从电流、电压互感器接入信号；
2、可任意设定PT/CT变比；
3、仪表显示可滚动设置；
4、I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
5、多块仪表可设置不同地址；
6、可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch,Fix,Citec，组态网等）；
7、蓝屏背光LCD显示，可视度高；
8、方便安装，接线简单，工程量小；
9、仪表采用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
10、四象限电能计量，分时计费，需量纪录及12个月电能统计。
PD800-G44电力质量分析仪技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级

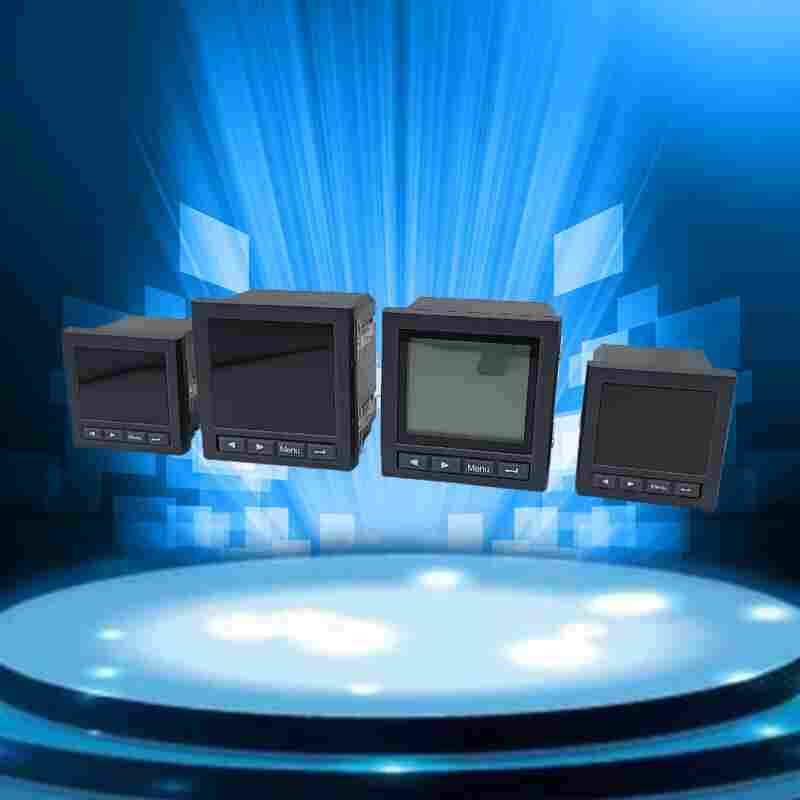

外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76

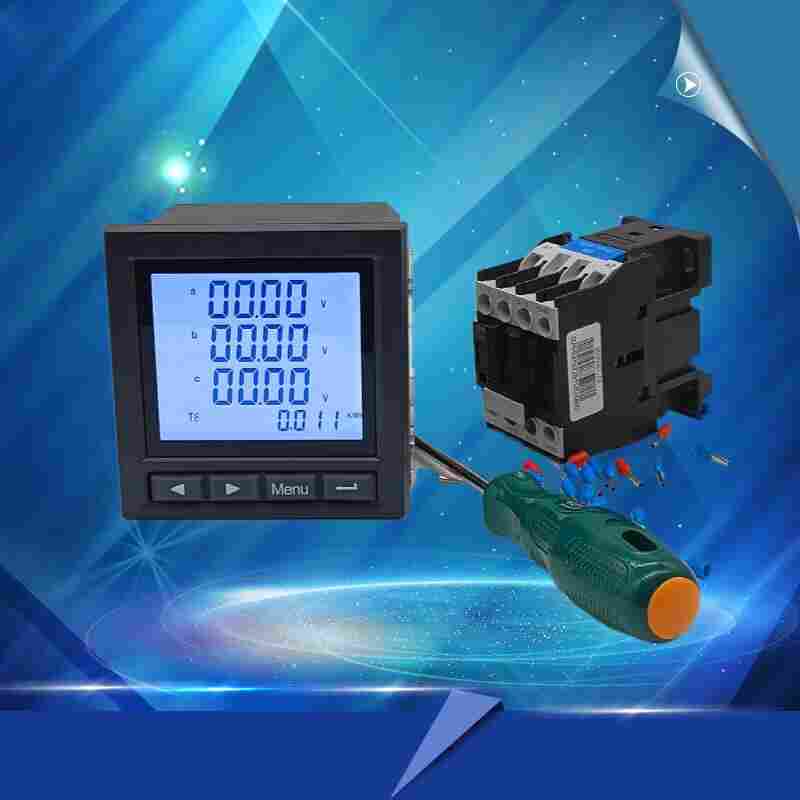

安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
我方保证提供的合同货物是全新的、未使用过的。我方保证合同货物在正确安装、正常操作情况下，运行安全、可靠。在质量保证期内，如发现我方提供的合同货物有缺陷，不符合合同约定时，买方可向我方提出索赔。我方按买方要求进行修理、更换，或赔偿买方的损失。如需更换，我方及时用合格的产品进行更换。由此产生的全部费用由我方承担。如我方对索赔有异议，在收到买方索赔通知后的7日以内书面形式提出，否则视为承认买方的索赔请求。我方负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如：工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
江苏舜高智能*研发生产PD800-G44电力质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
