重复精度 R

根据 EN 60947-5-2

电气连接额定值

目前的消费

输出无负载*限度。50毫安

污染程度（外部，根据 EN 60947-1）3

EMC 保护要求根据 EN IEC 60947-5-3

熔断

外部（工作电压）0.25 ... 8 安

工作电压直流

UB24 V DC -15% ... +15% 反极性保护，稳压，残余纹波 < 5%，PELV

额定冲击耐受电压 U imp1.5 kV

额定绝缘电压 U i300 伏

风险时间符合 EN 60947-5-3*限度。260 毫秒

安全等级三

开机时间

安全输出*限度。400 毫秒

安全输出 OA / OB

差异时间*限度。10 毫秒

断态电流 Ir*限度。0.25毫安

输出类型半导体输出，p 开关，防短路

输出电压

高 U(OA,OB)UB-1.5 ... UB V DC

低 U(OA,OB)0 ... 1 V 直流

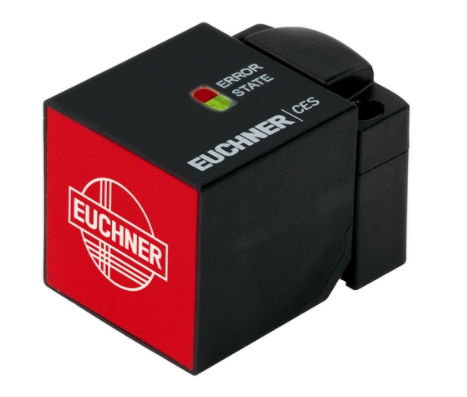

带有集成评估电子设备的安全开关

无串联

短路监控

2 个安全输出（半导体输出）

符合 EN ISO 13849-1 的类别 4 / PL e

M12 插头连接器 5 针；引脚 5 未使用

接近方向

可按 90° 步进进行调整

短路监控

开关在输出线 OA/OB 上产生它自己的时钟信号。

连接控制系统和继电器时要注意这一点。

Unicode 评估

每个执行器都经过高度编码（unicode）。该开关仅检测示教的执行器。可以示教其他执行器。仅检测*一个示教的执行器。

根据 EN 13849-1 分类

由于具有内部监控的两个冗余设计的半导体输出（安全输出），适用于：

符合 EN 13849-1 的 4 类 / PL e

重要提示：要达到 EN ISO 13849-1 规定的类别，必须始终评估两个安全输出（OA 和 OB）。
