JCJ800I1S2P52V5 投入式静压液位传感器接线说明
来源：湖北物位帝智能装备有限公司
发布时间：2025-11-20 00:13:57
投入式液位计的工作原理及应用
一、工作原理
投入式液位计基于静压测量原理，通过测量液体对传感器产生的压力来推算液位高度。
关键步骤：
压力传导：传感器（通常为扩散硅或陶瓷电容敏感元件）直接浸入液体中，液体静压通过导压管或不锈钢膜片传递至敏感元件。
大气压补偿：通过通气电缆或内置透气膜平衡大气压（P₀），使传感器仅测量液体静压（ρ·g·H）。
信号转换：敏感元件将压力信号转换为电信号（如4-20mA、0-5V等），经温度补偿和线性修正后输出标准信号。
技术特点：
高精度：采用隔离型扩散硅或陶瓷电容传感器，精度可达±0.1%FS。
抗干扰强：通过导气电缆消除大气压波动影响，确保测量稳定性。
宽温补偿：内置温度传感器可修正因温度变化导致的液体密度波动。

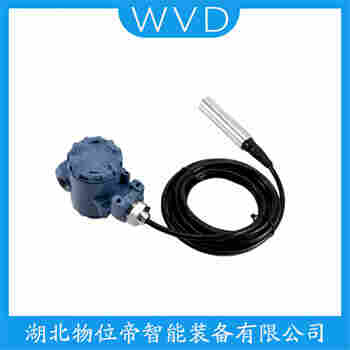

JCJ800I1S2P52V5 投入式静压液位传感器接线说明
二、典型应用场景
投入式液位计因其结构简单、安装便捷、适应性强，广泛应用于工业、环保、市政等领域：
工业过程控制
场景：化工储罐、反应釜、锅炉水位监测。
优势：腐蚀（如316L不锈钢、PVDF）可适应酸碱液体，支持高温高压环境（如150℃、10MPa）。
案例：石油化业监测原油储罐液位，结合PLC实现自动补液和防溢流报警。
水处理与环保监测
场景：污水处理厂调节池、自来水厂清水池、地下水监测井。
优势：IP68防护等级可长期浸没，抗淤泥堵塞设计（如斜坡式导液孔）。
案例：监测城市河道水位，联动排水泵站防止内涝。
食品饮料行业
场景：牛奶储罐、啤酒发酵罐、饮料调配罐。
优势：卫生级（如PP材质）符合FDA/3A标准，支持CIP/SIP清洗。
案例：实时监测发酵罐液位，避免物料浪费或溢出污染。
能源与矿业
场景：煤矿井下水仓、油田采油罐、地热井水位。
优势：防爆设计（Exd II CT6）适用于易燃易爆环境，抗振动能力强。
案例：煤矿井下监测水仓液位，联动排水系统安全生产。
农业与水利
场景：灌溉水渠、水库水位、水产养殖池。
优势：太阳能供电+无线传输（如LoRa）实现远程监测，成本低、部署灵活。
案例：水库水位监测系统联动闸门控制，优化水资源分配。
JCJ800I1S2P52V5 投入式静压液位传感器接线说明
JCJ800I1S2P52V5 投入式静压液位传感器是一款高性能的液位测量设备，适用于各种工业和民用场合。以下是其详细的接线说明：
一、产品概述
JCJ800I1S2P52V5 传感器采用高精度压力传感器，能够准确测量液体的液位高度。其设计紧凑，安装方便，广泛应用于化工、食品、环保等行业。
二、接线步骤
1. 准备工作：首先，确保电源电压与传感器额定电压相符，并准备好相应的接线工具。
2. 连接电源：将电源的正线连接到传感器的“+”端，负线连接到“-”端。
3. 连接信号线：将信号线的红色线连接到传感器的“V+”端，黑色线连接到“V-”端。
4. 接地线连接：将接地线连接到传感器的“G”端，确保电路接地良好。
5. 连接输出端：将输出线的红色线连接到控制器的“+”端，黑色线连接到“-”端。
三、注意事项
1. 在接线过程中，请确保电源已关闭，避免触电风险。
2. 连接电源和信号线时，注意性，避免损坏传感器。
3. 安装传感器时，请确保其垂直放置，避免倾斜导致测量误差。
4. 传感器安装后，请进行校准，以确保测量精度。
四、结
JCJ800I1S2P52V5 投入式静压液位传感器凭借其高精度、易安装等特点，成为液位测量的理想选择。按照以上接线说明，用户可以轻松完成传感器的安装和接线，实现液位测量的自动化控制。
