TAP3500 3.5G有源探头

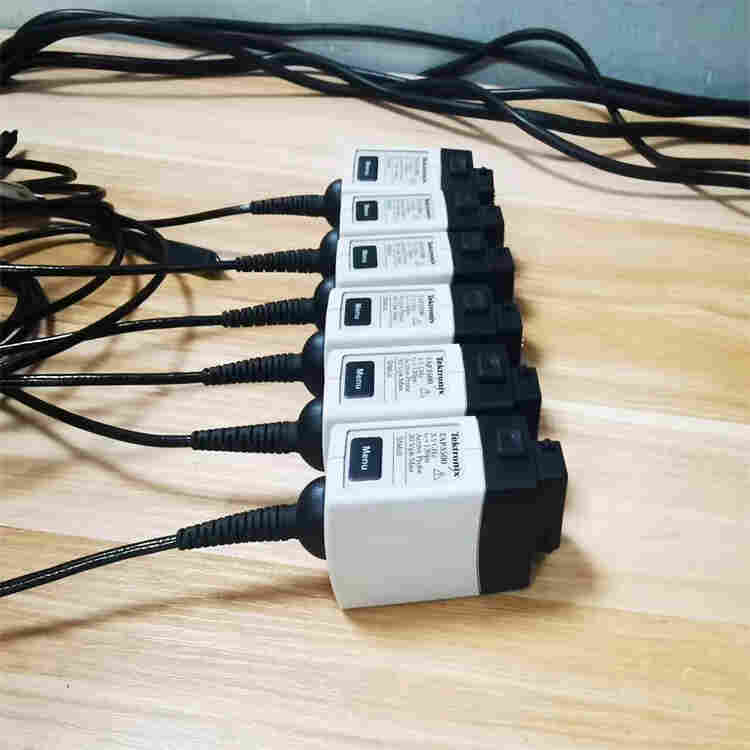

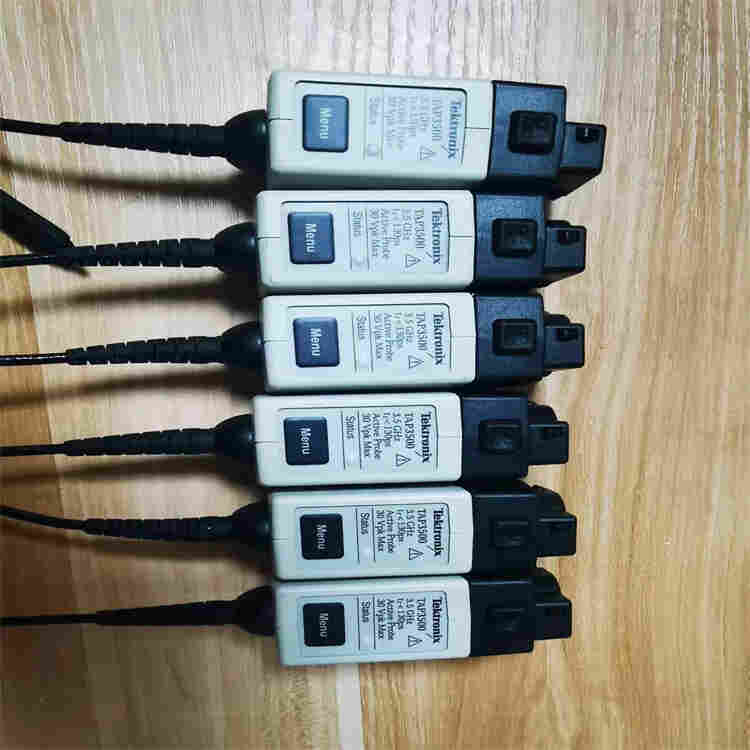

泰克 TAP3500 有源探头，3.5 GHz

泰克 TAP3500 单端有源 FET 探头是一种多功能且易于使用的探头，可提供数字系统设计所需的高速电气和机械性能。泰克 TAP3500 探头专为使用和连接到 TekVPI™ 探头接口而设计。

泰克 TAP3500 有源探头的特性和规格包括：

• 特征：

• 高速设计的验证、调试和表征

• 信号完整性、抖动和时序分析

• 制造工程与测试

• 教育研究

• 电压摆幅高达 8 V pk-p k的信号

• 用于探头状态/诊断信息

• 控制探头直流偏移

• ≤1 pF 输入电容和 1 MΩ 输入电阻可降低 DUT 负载效应

• DUT 连接配件提供多功能 DUT 连接，用于连接小型 SMD

• 为 ≤1 GHz 示波器保留探头*的仪器带宽

• 提供高速信号采集和测量保真度：

• 使用 TekVPI™ 探头接口直接连接到示波器

• 在示波器显示屏上提供自动单位缩放和读数

• 轻松访问示波器探头菜单显示：

• 通过示波器远程 GPIB/USB 探头控制

• 应用：

•

•

•

• 规格：

• 高探头带宽：  ≥3.5 GHz

• 探头衰减：10:1

• 快速探头上升时间：

• 输入电容：≤0.8 pF

• 输入电阻：40kΩ

• 输入动态范围：–4 V 至 +4 V

• 输入偏移范围：–10 V 至 +10 V

• *输入电压（无损）：±30 V（直流 + 峰值交流）

• 传播延迟：5.3 纳秒
