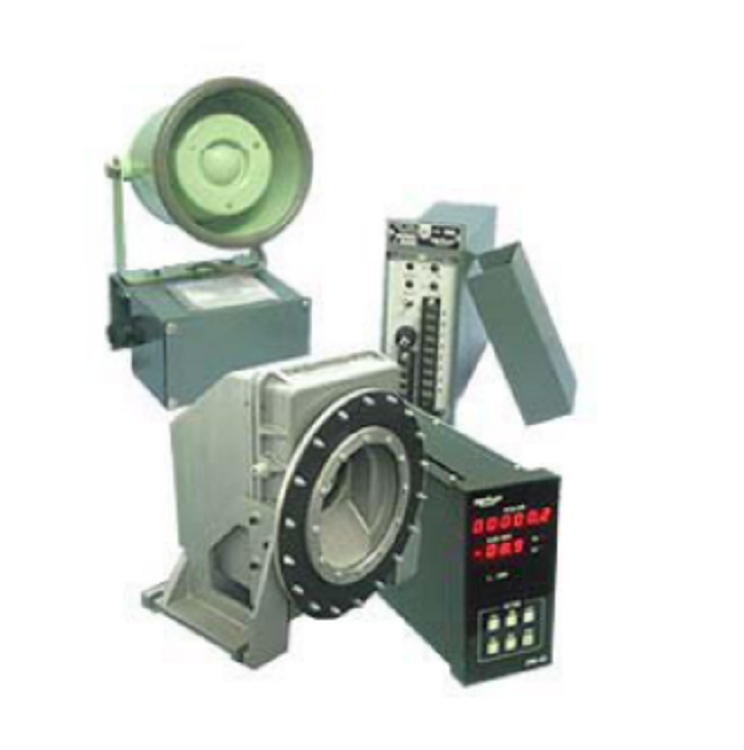

日本三协 磨机负荷控制系统/电耳包含音频信号接收器SDL-01和音频信号变换器ASD-02F库号M202780

库号：M202780

/型号：日本三协/SLD-01
产品用途：磨机负荷控制
章 概述

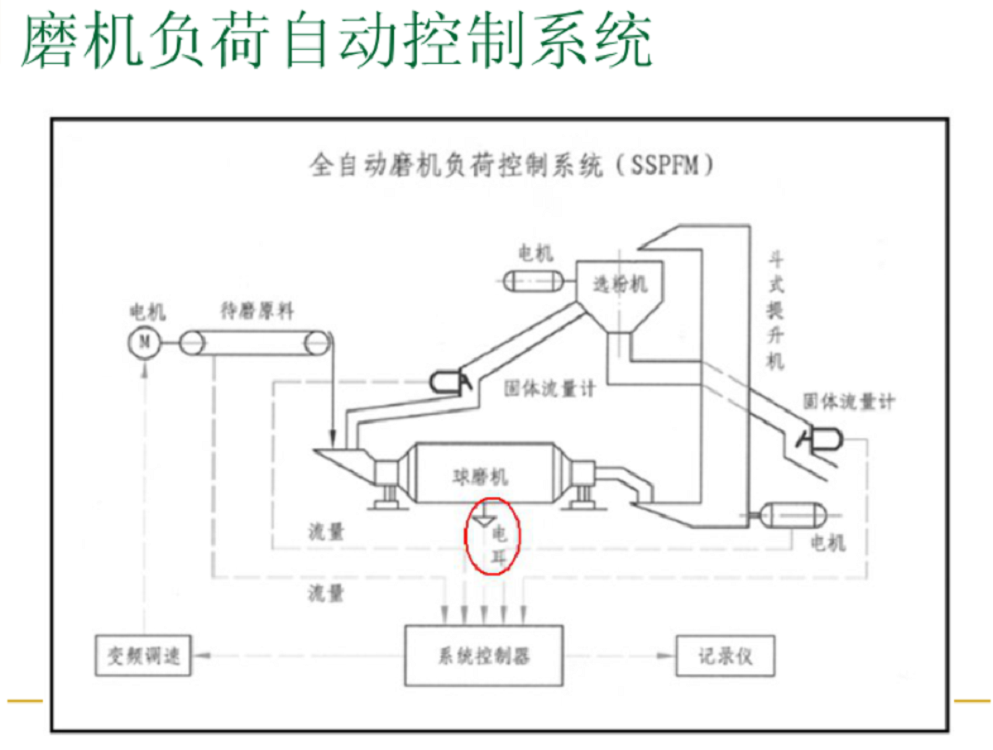

磨机负荷控制器（电耳）是日本三协创新株式会社的产品。该产品是日本三协粉粒体研究所根据磨机内壁钢球及物料之间相互碰撞所产生的特殊频率特性而设计制造的。通过检测磨机内部的声音而直观反应磨机空载、载、贴粘等异常状态，进行自动（手动）调节控制原料流量，达到磨机的增产、降耗、提高产品质量的目的。与其它控制仪表配套可形成磨机负荷控制系统。

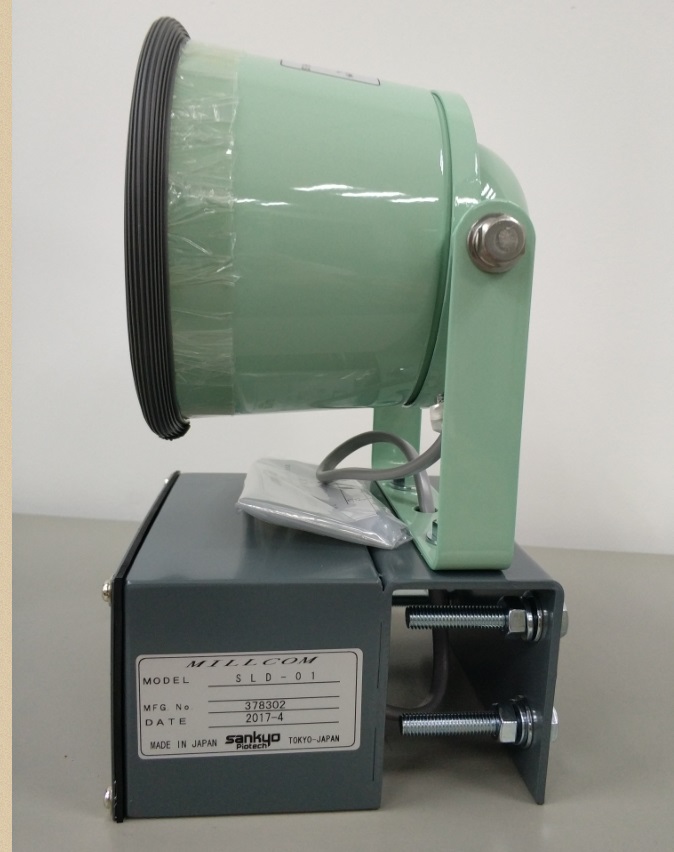

第2章 音频接收器（听筒SLD—01）

2．1概述

音频接收器（听筒）是用来采集磨机研磨时物料产生的特殊音频，并将其信号输入音频信号变换器。

2．2规格

扬声器型号：MA-15T

阻抗：2KΩ（5W）

频率：500Hz ~ 5KHz

重量：约3 kg

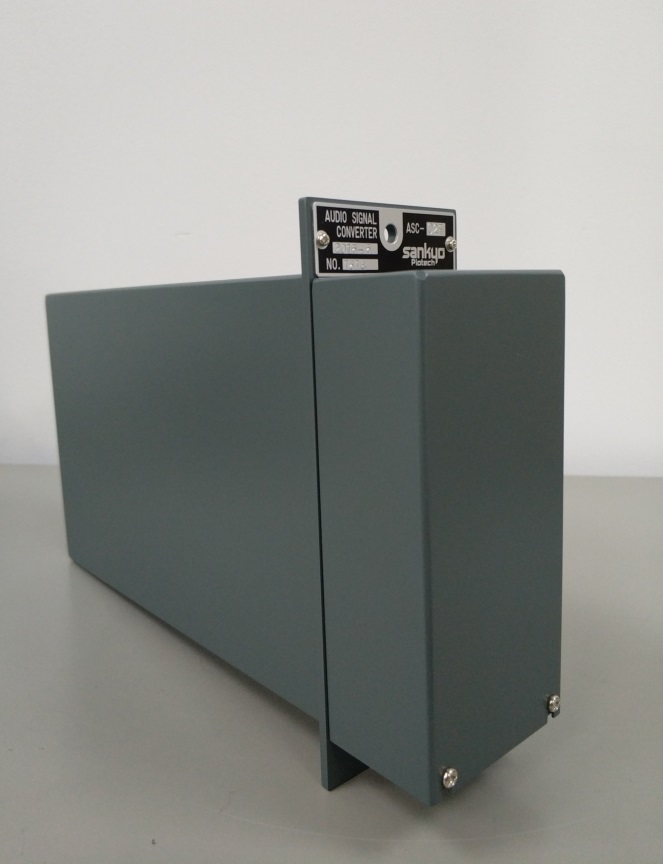

第3章：音频信号变换器 （ASC—02）

3．1 概述

音频信号变换器是一种将磨机研磨音频的强度转换成模拟信号的装置。它和音频接收器配套使用，也可和其它控制器配套使用，构成自动控制磨机负荷的完整系统。

3．2 规格

（1）、输入信号：0 ～ 500 mV p－p

（2）、输出信号：4 ～ 20 mA D.C.

（3）、报警：上限定位0 ～ 100 % ；下限定位0 ～

输出：两开路集电极输出（晶体管在报警状态时导通）

额定值≤30 V D.C. ≤500 mA

（4）、定位：出±20 % 可调

（5）、反应速率：电子阻尼开关： 1：中（时间常数约 4秒）

0：快（时间常数 0秒）

2：慢（时间常数约8秒）

（6）、电压：220V AC±10% 50/60Hz 15VA

（7）、重量：约2.5㎏

（8）、结构：盘装单元式结构
