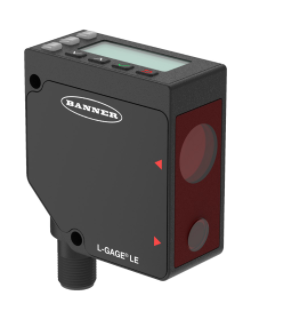

邦纳LE550IQ现货测距开关

邦纳LE550IQ现货测距开关

型号

MQDEC2-506

MQDEC2-515

MQDEC2-530

MQDEC2-550

技术参数

激光位移传感器；范围：100-1000 毫米

输入：12-30 V dc；输出：模拟：4-20 mA

离散：NPN/PNP 可配置；一体式快速断开

零件号： 86746

传感光束可见红色激光

电源直流

*测量范围 >500 mm - <=1000 mm

PC 可配置 否

感应模式（一般）接近

传感模式（详细）三角测量

外壳样式 矩形

设备类型传感器

主要外壳材料 锌合金压铸

激光分类 2 类

输入/输出模拟和离散

液晶显示器；发光二极管

连接积分 QD

模拟输出配置 4-20 mA

快速断开 M12 型（欧）

模拟分辨率/离散重复性 100 mm 至 600 mm：< 0.5； 600 毫米至 1000 毫米：< 1

大感应距离 (mm) 1000

小感应距离 (mm) 100

电源 12-30 V dc

上电延迟 (ms) 2000

感应光束波长 (nm) 650

调整按钮；远程教学

温度影响 (mm/°C) +/- 0.25 mm/°C 从 100 到 600 mm，+/- 0.5 mm/°C 在 1000 mm

引脚数 5

振动 MIL-STD-202G 要求。方法 201A（振动：* 10 至 60Hz，双振幅 0.06"，*符合 10G）。

机械冲击 IEC 60947-5-2 要求：30G 11 ms 持续时间，半正弦波

输出饱和电压 NPN 输出 < 1.6 V @ 100 mA

输出饱和电压 PNP 输出 < 3 V @ 100 mA

模拟电流输出额定值 1 kΩ max @24 V dc，*负载电阻 = [(Vcc-4.5 V)/0.02 A] Ω

*离散（开关）输出 (mA) 100

离散（开关）输出 1 NPN/PNP 可配置

输出保护 防止持续过载和短路

防护等级 IP67

NEMA 等级 NEMA 6

储存温度 (°C) -30 至 65

高工作温度 (°C) 55

低工作温度 (°C) -20

大操作。相对湿度非冷凝 (%) 90 在 55°C

窗户材料亚克力

预热时间（分钟） 10

*短响应时间 (ms) 2

光斑尺寸（@参考距离）4.9 mm x 12.1 mm @ 1 m

模拟线性度 (mm) 线性度是任何给定距离的准确度或满量程范围的 0.5% (± 4.5 mm) 中的较小者

小窗口尺寸 (mm) 10

远程示教和激光控制输入阻抗 18 kΩ min. （5 V dc 时*小为 65 kΩ）

离散输出迟滞 (mm) 自动调整

激光控制 是

报警输出 (mA) 100

*环境光 (Lux) 10000

*断态漏电流 (µA) NPN：< 200 at 30 V dc； PNP：在 30 V dc 时 < 10

功率/电流消耗（不包括负载） 70 mA @ 24 V dc

电源保护电路 防止反极性和瞬态过电压

特点：远程教学 是

功能：定时（保持/延迟）是

特点：耐化学性无

特点：快速断开是

特点：健康/边际信号输出 是

产品型号表

LE550IQ

LE250IQ

LE550UQ

LE550KQ

LE550U

LE550I

LE550IQP

LE550DQ

LE250UQ

LE250KQ

LE250I

LE250DQ

LE250KQP

LE550DQP

LE550IC1Q
