力士乐先导式减压阀DR20-4-5X/200YM功能介绍

产品简介：

德国力士乐rexroth先导式减压阀DR20-4-5X/200YM

订货号：R900500255

产品特征：

用于底板安装

孔图按 ISO 5781

用于螺纹连接

作为插装阀

4 个可选调整类型：

•旋钮

•六角套筒和保护帽

•带刻度可锁定旋钮

•带刻度旋钮

5 档压力

单向阀，可选（仅底板安装）

防腐蚀设计

产品说明：

DR 型压力阀是先导式减压阀，由次级回路控制。

这种减压阀主要由带主阀芯 (3) 的主阀 (1) 和带调整类型的先导阀 (2) 组成。

阀门在静止位置时处于打开状态。液压油顺畅地由通道 B 经主阀芯 (3) 流向通道 A。通道 A 内产生的压力作用于主阀芯底部。同时，通过主阀芯 (3) 弹力侧的喷嘴 (4) 和先导阀 (2) 中滚珠 (6) 处的通道 (5) 产生压力。压力同样也会通过喷嘴 (7)、控制油路 (8)、单向阀 (9) 和喷嘴 (10) 作用于滚珠 (6)。视弹簧 (11) 的设置而定，在滚珠 (6) 前、在通道 (5) 和弹簧腔 (12) 中产生的压力将调节活塞 (13) 保持在打开位置。通道 B 中的液压油可以顺畅地经主阀芯 (3) 流向通道 A，直到通道 A 中产生的压力过弹簧 (11) 的设定值并将滚珠 (6) 打开。调节活塞 (13) 沿着关闭方向移动。

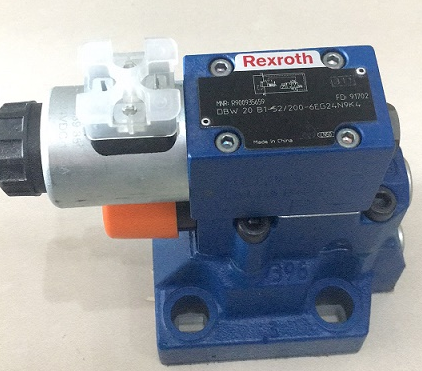

产品图片：

当通道 A 内的压力和弹簧 (11) 的设定压力处于平衡状态时，即达到所需的降低压力。

弹簧腔 (14) 中的先导油始终在外部通过控制油路 (15) 回流至容器中。

为了能够顺利从通道 A 流回通道 B，可以选择安装一个单向阀 (16)。

通过压力计接口 (17) 可以控制通道 A 中降低的压力。
