倍加福光电传感器ML100-54/103/115反射板型工作原理

倍加福光电传感器ML100-54/103/115反射板型工作原理

光电传感器简介：

光电传感器是将光信号转换为电信号的一种器件。其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏*应。光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。分析了光电器件的性能、特性曲线。

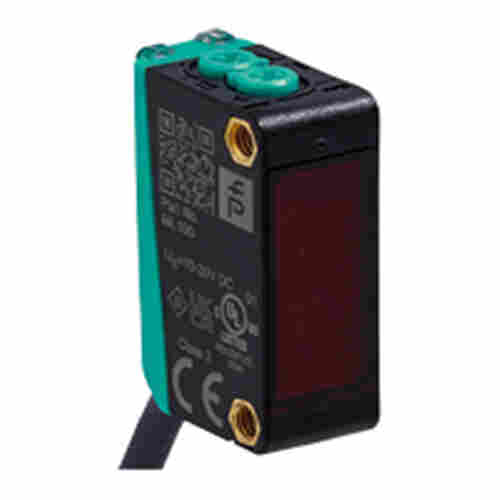

ML100-54/103/115

带偏振滤波片的反射板型光电传感器

带偏振滤波片的反射板型光电传感器，塑料外壳，5 m 检测范围，红光，灵敏度可调，亮通/暗通，直流型，PNP 输出，固定缆线, 微型设计, 易于使用, 通电、开关状态和弱信号由清晰可见的 LED 指示, 光斑极为明亮、清晰, 全金属螺纹安装

技术参数节选  ML100-54/103/115

产品阐述

带偏振滤波片的反射板型光电传感器，塑料外壳，5 m 检测范围，红光，灵敏度可调，亮通/暗通，直流型，PNP 输出，固定缆线

通用规格

有效检测距离 0 ... 3,5 m

反射板的距离 0,01 ... 3,5 m

检测范围极限值 4,5 m

参考目标 H50 反射板

光源 LED

光源类型 调制可见红光

偏振滤波片 是

光点直径 大约 350 mm 相距 4,5 m

发散角 大约 4 °

光学端面 向前直射

环境光限制 EN 60947-5-2:2007+A1:2012

功能性安全相关参数

MTTFd 860 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

工作指示灯 绿色 LED：通电

功能指示灯 黄色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭

控制元件 灵敏度调节

控制元件 亮时接通/暗时接通转换开关

电气技术规格

工作电压 10 ... 30 V DC

纹波 * 10 %

空载电流 < 20 mA

输出

开关类型 该传感器的开关类型是可更改的。默认设置为： 亮时接通

信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路

开关电压 * 30 V DC

开关电流 * 100 mA ， 阻抗负载

电压降 ≤ 1,5 V DC

开关频率 1000 Hz

响应时间 0,5 ms

工作原理介绍：

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。

此外，光电开关的结构元件中还有发射板和光导纤维。

倍加福光电传感器ML100-54/103/115反射板型工作原理

通常把光电效应分为3 类：

（1 ）在光线作用下能使电子溢出物体表面的现象称为外光电效应，如光电管、光电倍增管等；

（2 ）在光线作用下能使物体的电阻率改变的现象称为内光电效应，如光敏电阻、光敏晶体管等；

（3 ）在光线作用下，物体产生一定方向电动势的现象称为光生伏应，如光电池等。
