现货SY5220-5LZD-01日本SMC电磁阀

现货SY5220-5LZD-01日本SMC电磁阀

SY3000·5000·7000·9000 系列 5通电磁阀 直接配管型 单体

3通阀和5通阀可混合安装

消耗功率: 0.1 W (带节电回路)

集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

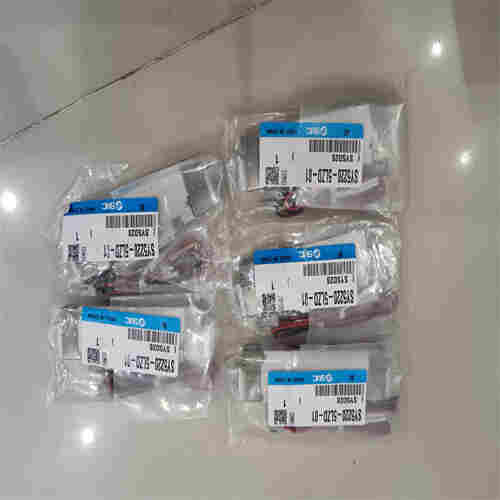

实物图

系列 5 SY5000

机能 2 2位双电控

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 L L型插座式导线引出(长300mm)

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

A·B接管口径 01 1/8

螺纹的种类 - Rc

托架 - 无

订制规格 - 标准

CE对应 - -

配管种类 直接配管型

密封方式 弹性密封

先导方式 内部先导式

P,R通口接管口径 1/8

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 防尘

*使用压力 0.7 MPa

*低使用压力 0.1 MPa

*动作频率 5 Hz

响应时间 22 ms

消耗功率 0.4 W

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 直接配管型 1.9 dm³/(s·bar)

b值(P→A/B) 直接配管型 0.35

Cv值(P→A/B) 直接配管型 0.49

C值(A/B→E) 直接配管型 2.4 dm³/(s·bar)

b值(A/B→E) 直接配管型 0.39

Cv值(A/B→E) 直接配管型 0.61

SMC电磁阀电动执行机构是在电灯发明后逐渐出现的。我们要讲的是电磁阀,电磁阀是一种通过改变液流方向来实现油

回路的换向和开断运动的控制电器。在数控机床中，电磁阀广泛应用于刀架移动、主轴换刀、工作台交换等液压控制系统

中。根据供电要求不同，电磁阀有交流和直流两种。电磁阀主要由阀芯、电磁铁和弹簧组成。

SMC电磁阀的激发线圈获得电力，电磁力吸鱼,推动线轴抵抗弹簧,并在阀体中煮鱼。电磁铁的励磁线圈失去动力,弹

簧恢复力推动线轴反向滑动。电池线圈的电增益和损耗使电磁铁吸进和释放,使连簧压缩和拉伸，从而促进阀芯前后滑动。

在阀芯前后滑动时，打开和塞住阀体上的不同油道，以切换阀]动作，改变流体流动方向或切断油。电磁阀本身励磁线圈供

电的开关，由接触器或继电器的接触动作来完成。
