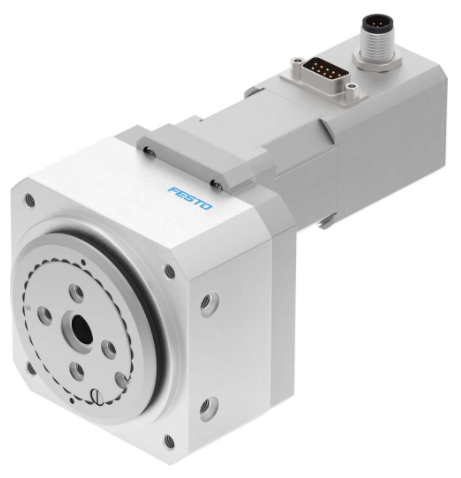

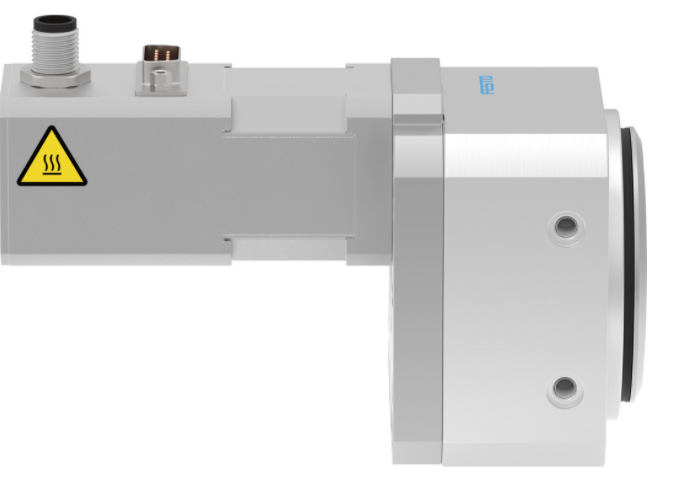

正确使用FESTO的旋转电缸ERMO-25-ST-E

正确使用FESTO的旋转电缸ERMO-25-ST-E

规格

25

结构特点

机电旋转驱动器

集成减速机

安装位置

可选

安装方式

通过内螺纹安装

旋转角度

无限

齿轮比

9:1

标称扭矩

2.5 Nm

标称转速

66 1/min

*转速

150 1/min

扭转间隙

0.2 deg

重复精度

±0.05 °

*轴向力

350 N

接口代码，基础

E8-55

防护等级

IP40

环境温度

0 °C ... 50 °C

相对空气湿度

0 - 85%

无冷凝

festo费斯托电缸在条件比较恶劣的情况下工作的风险分析

　　(2)空气滤清器过滤效果不好，则不能有效过滤空气中的灰尘和杂质，从而会对气缸、活塞和活塞环等零件产生磨损。

　　(3)气缸长时间处于低温运转，则会造成燃烧不足，产生积碳，磨料发生磨损，并能引起电化学腐蚀。

　　(4)如果经常使用劣质润滑油，则由于润滑油质量不过关，也会使得气缸套发生磨损。

　　festo费斯托电缸维修不当:

　　(1)气缸套的安装位置不正确，存在安装误差，则会使气缸中心线和曲轴轴线不相互垂直，从而造成气缸套的非正常磨损。

　　(2)连杆发生弯曲变形，若不及时校正或更换新的，那也会使得气缸套的磨损加速。

费斯托FESTO旋转电缸的使用说明

材料说明

含有油漆润湿缺陷物质

RoHS 合规

法兰材料

精制铝合金

阳极氧化处理

外壳材料

精制铝合金

阳极氧化

*径向力

450 N

允许的转动惯量

0.006 kgm²

产品重量

1,350 g

完整步距的步距角

1.8 deg

步进角公差

±5%

惯性动量 JO

0.114 kgcm²

持续通电率

*

标称工作电压 DC

24 V

标称电机电流

3 A

绝缘防护等级

B

电机类型

步进电机

转子位置编码器

增量编码器

转子位置编码器接口

RS422 TTL AB 通道 + 零索引

转子位置编码器，编码器测量原理

光学

电气连接系统

插头

CE （见合格声明）

符合欧盟电磁兼容性指令
